Вафельные вакуумные патроны

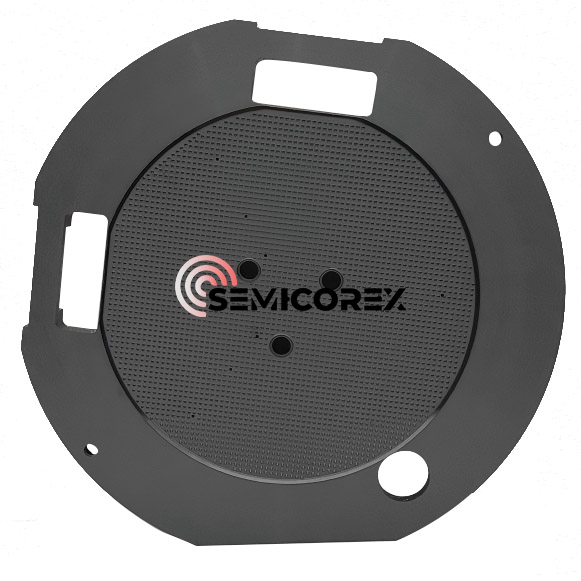

Точность обработки и расположения пластин напрямую влияет на производительность литографии и на то, насколько хорошо полупроводниковые устройства работают в полупроводниковой промышленности, и эти две функции выполняются с помощью вакуумных патронов Semicorex Wafer Vacuum Chucks, которые изготовлены из плотного спеченного карбида кремния (SiC). Эти вакуумные патроны разработаны для обеспечения максимальной точности, а также структурной жесткости и долговечности в суровых условиях, таких как литография и обработка пластин. Вакуумный патрон имеет точно сформированную поверхность с микровыступами (выступами), предназначенную для обеспечения стабильной поддержки пластины с постоянным вакуумом за счет адсорбции.

Вакуумные патроны Semicorex для пластин совместимы с лучшими фотолитографическими системами, обладают превосходной термической стабильностью, износостойкостью и обеспечивают точное расположение пластин. Продукты Semicorex могут полностью заменить стандартные конструкции вакуумных патронов, используемые в фотолитографических системах Nikon и Canon, и могут быть разработаны специально для удовлетворения конкретных требований клиентов к гибкости оборудования для производства полупроводников.

Материал: спеченный карбид кремния (плотный).

Корпус вафельных вакуумных патронов изготовлен изспеченный карбид кремниякоторый изготавливается с чрезвычайно высокой плотностью и имеет все необходимые механические и тепловые характеристики для использования в полупроводниковых устройствах. По сравнению с другими стандартными материалами вакуумных патронов, такими как алюминиевые сплавы и керамика, плотный карбид кремния обеспечивает значительно большую жесткость и стабильность размеров.

Карбид кремния также обладает чрезвычайно низким тепловым расширением, что позволяет гарантировать стабильность позиционирования пластин даже при колебаниях температуры, обычно возникающих в процессах литографии. Его собственная твердость и износостойкость позволяют патрону сохранять точность поверхности в течение длительного времени, сокращая частоту технического обслуживания и эксплуатационные расходы.

Конструкция поверхности с микровыступами для стабильной работы с пластинами

Поверхность патрона имеет однородную структуру с микровыступами, которая сводит к минимуму площадь контакта между пластиной и поверхностью патрона. Такая конструкция обеспечивает несколько важных преимуществ:

Предотвращает образование частиц и загрязнение

Обеспечивает равномерное распределение вакуума.

Уменьшает прилипание пластин и повреждения при обращении

Улучшает плоскостность пластин во время процессов экспонирования

Эта прецизионная обработка поверхности обеспечивает стабильную адсорбцию и повторяемое позиционирование пластин, которые необходимы для литографии с высоким разрешением.

Сверхвысокая точность и зеркальная поверхность

Вакуумные патроны Semicorex Wafer изготавливаются с использованием передовых технологий механической обработки и полировки, обеспечивающих исключительную точность размеров и качество поверхности.

К основным прецизионным характеристикам относятся:

Плоскостность: 0,3 – 0,5 мкм

Зеркально полированная поверхность

Исключительная стабильность размеров

Превосходная однородность подложки

Зеркальная отделка уменьшает поверхностное трение и накопление частиц, что делает патрон очень подходящим для полупроводниковых помещений в чистых помещениях.

Легкая, но очень жесткая конструкция

Несмотря на свою исключительную жесткость, спеченный карбид кремния сохраняет относительно легкую структуру по сравнению с традиционными металлическими решениями. Это обеспечивает ряд эксплуатационных преимуществ:

Более быстрая реакция инструмента и точность позиционирования

Снижение механической нагрузки на этапах движения.

Улучшена стабильность системы при высокоскоростной передаче пластин.

Сочетание высокой жесткости и малого веса делает патрон особенно подходящим для современного высокопроизводительного литографического оборудования.

Выдающаяся износостойкость и длительный срок службы

Карбид кремнияЭто один из самых твердых доступных конструкционных материалов, обеспечивающий чрезвычайно высокую износостойкость патрона. Даже после длительного использования поверхность сохраняет свою плоскостность и структурную целостность, обеспечивая постоянную поддержку пластины и надежную работу.

Такая долговечность значительно продлевает срок службы патрона, снижая частоту замены и снижая общие эксплуатационные расходы.

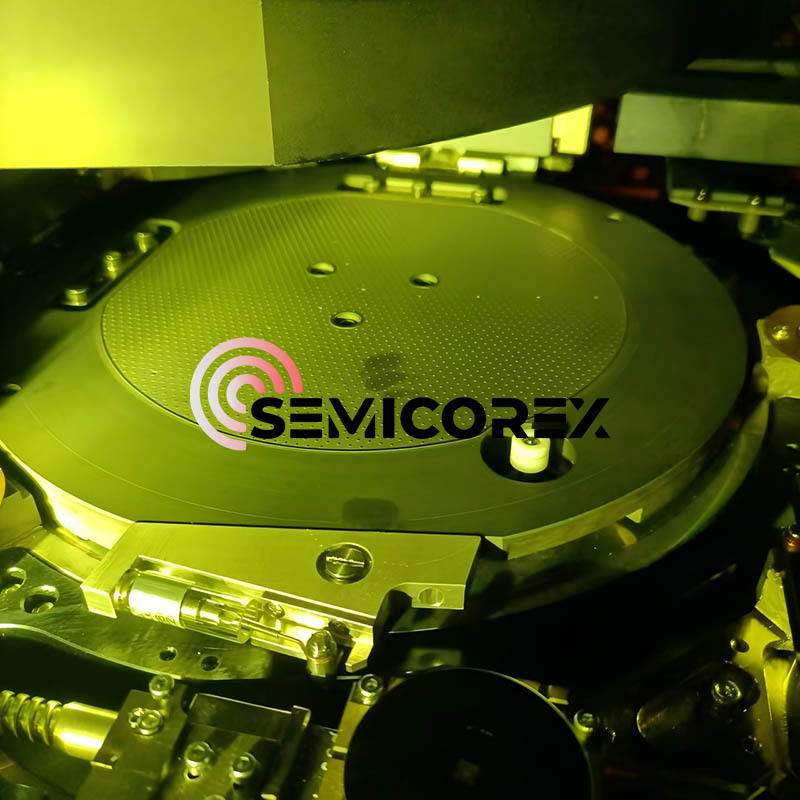

Совместимость с основным литографическим оборудованием

Semicorex может предоставить стандартные вакуумные патроны, совместимые с основными системами фотолитографии, в том числе с теми, которые используются ведущими производителями полупроводникового оборудования. Помимо стандартных моделей, мы также поддерживаем полностью индивидуальные конструкции, в том числе:

Нестандартные размеры и размеры пластин

Специализированные конструкции вакуумных каналов

Интеграция со специальными платформами инструментов для литографии.

Индивидуальные монтажные интерфейсы

Наша команда инженеров тесно сотрудничает с клиентами, чтобы обеспечить точную совместимость с существующим полупроводниковым оборудованием.

Быстрая доставка и конкурентоспособное ценовое преимущество

По сравнению с импортными вакуумными патронами продукция Semicorex обладает значительными эксплуатационными преимуществами:

Срок поставки: 4–6 недель.

Значительно более короткое время выполнения заказа по сравнению с импортными компонентами.

Быстрая техническая поддержка и послепродажное обслуживание

Сильная ценовая конкурентоспособность

Благодаря постоянному улучшению производственных возможностей высокоточные вакуумные патроны Semicorex SiC теперь могут обеспечить надежную замену импортной продукции на внутреннем рынке, помогая производителям полупроводников обеспечить безопасность цепочек поставок и одновременно снизить затраты на закупки.
