Графитовые воздушные подшипники

Графитовые воздушные подшипники Semicorex — это высокоточный аэростатический компонент, предназначенный для обеспечения линейного и вращательного движения без трения в сверхточном оборудовании. Изготовлен из специального сорта изостатического материала.пористый графитВ этом подшипнике используется естественная проницаемость углеродной микроструктуры для создания однородной, жесткой и стабильной воздушной подушки. В отличие от обычных подшипников, в которых используются просверленные отверстия, в графитовых воздушных подшипниках используются миллионы субмикронных пор по всей поверхности, которые действуют как ограничитель, обеспечивая идеально распределенный профиль давления без градиентов или скачков давления.

Технические характеристики

Согласно протоколу испытаний образца, графит Semicorex демонстрирует следующие сертифицированные свойства:

Ключевые особенности и преимущества

Равномерное распределение давления: структура пор 0,5 мкм создает «завесу» из воздуха, устраняя пульсации давления, связанные с подшипниками с отверстиями, и обеспечивая превосходную жесткость при наклоне.

Движение без трения: нулевое статическое и динамическое трение (без застревания) обеспечивает бесконечное разрешение позиционирования и нулевой износ, продлевая срок службы системы на неопределенный срок.

Защита от столкновений (мягкая посадка): графитовая поверхность Shore 53 HS не истирает. В случае потери воздуха подшипник мягко садится на направляющую, действуя как сухая смазка и предотвращая катастрофическое повреждение прецизионной направляющей.

Высокое демпфирование:пористый графитМатрица естественным образом поглощает вибрации, создавая эффект демпфирования «сжатой пленки», который сокращает время стабилизации и динамическую стабильность при сканировании.

Совместимость с чистыми помещениями: графитовые воздушные подшипники Semicorex работают без масла и смазки, что делает их идеальными для чистых помещений класса 1 по ISO, распространенных в производстве полупроводников.

Визуальные характеристики

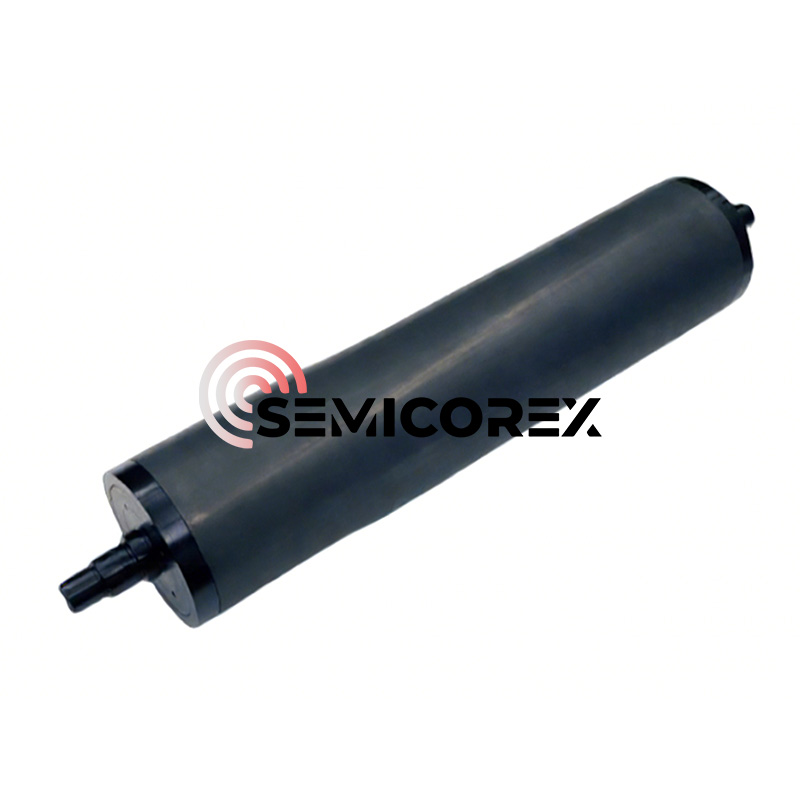

Визуальный осмотр компонентов графитовых воздушных подшипников (со ссылкой на предоставленные изображения) показывает:

Поверхность: матовая, угольно-серая, характерная для прецизионно отшлифованного графита.

Геометрия: Доступны конфигурации линейных стержней с обработанными пазами для монтажа или вакуумной очистки. Пористая поверхность невооруженным глазом кажется однородной, скрывая микроскопическую сеть пор.

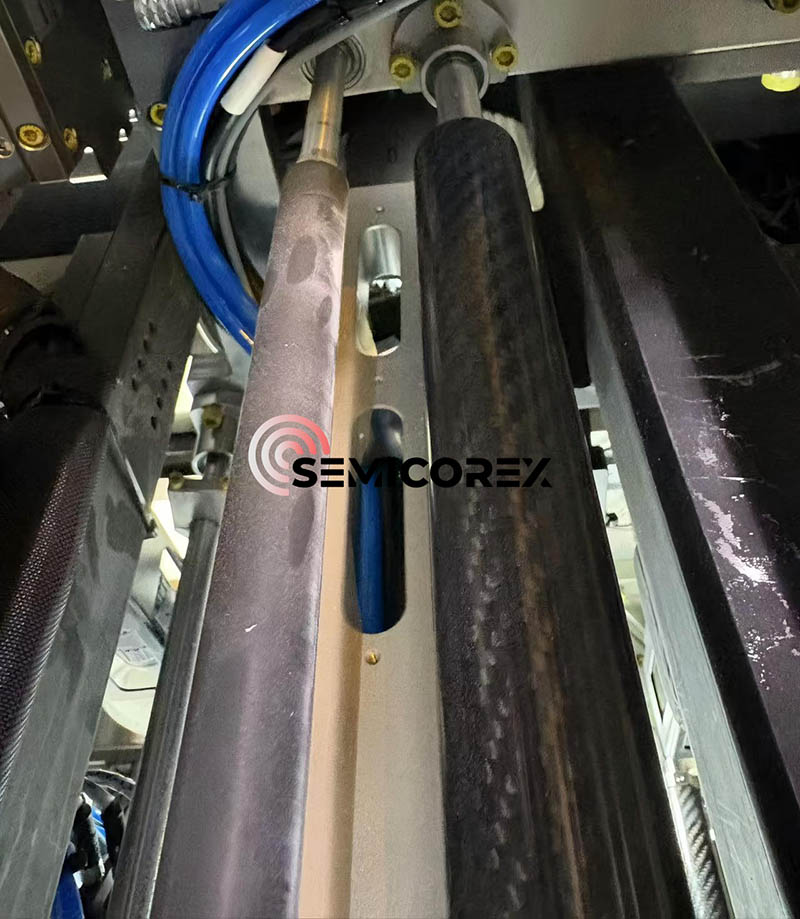

Монтаж: Разработан для интеграции с прецизионно обработанными пазами или системами крепления с шариковыми шпильками для обеспечения параллельности с направляющей.

Исторический контекст и технологическая эволюция

Ограничения контактных подшипников

На протяжении десятилетий стандартом линейного движения были шарикоподшипники с рециркуляцией и роликовые направляющие. Несмотря на свою надежность, эти системы страдают от присущих им ограничений, определяемых контактным напряжением Герца. Физический контакт между телами качения и дорожкой качения приводит к образованию трения, тепла и частиц износа. В сверхточных приложениях «шум», создаваемый рециркуляцией шариков, создает пульсации скорости, неприемлемые для метрологии нанометрового уровня. Кроме того, необходимость смазки приводит к появлению загрязнений и требованиям к техническому обслуживанию, которые несовместимы с современными стандартами чистых помещений.

Аэростатическая революция

Переход на воздушные подшипники ознаменовал фундаментальный сдвиг в конструкции машин. Разделив поверхности воздушной пленкой, инженеры исключили механический контакт. Первые воздушные подшипники использовали компенсацию отверстия. В этой конструкции сжатый воздух подается через несколько прецизионно просверленных отверстий (дросселей) и распределяется по канавкам.

Ограничения конструкции отверстия:

Градиенты давления. Давление значительно падает по мере удаления воздуха от отверстия/канавки, что снижает эффективность нагрузочной способности.

Пневматический молот: Объем воздуха, попавший в канавки, может действовать как конденсатор, приводя к самовозбуждающейся вибрации или «ударам».

Засорение: одна частица пыли может заблокировать отверстие, что приведет к немедленному выходу подшипника из строя.

Катастрофические аварии. Подшипники с отверстиями обычно изготавливаются из твердого металла (алюминия, нержавеющей стали). Если подача воздуха прекращается, контакт металла с металлом или металла с гранитом приводит к серьезным задировам и истиранию.

Появление технологии пористых сред

Воздушные подшипники с пористой средой, например, с использованием пористого графита, решили эти проблемы за счет использования самого материала подшипника в качестве ограничителя.

История: Разработанная в середине 20-го века, но усовершенствованная для коммерческого использования в 1980-х и 90-х годах, технология пористого углерода использовала процесс спекания для создания материала с миллионами микроскопических извилистых дорожек.

Прорыв: Ключевым моментом стал контроль производственного процесса для обеспечения изотропной проницаемости. Спецификация графитовых воздушных подшипников со средним диаметром пор 0,5 мкм представляет собой зрелую версию этой технологии, оптимизирующую ограничение потока для максимальной жесткости при минимизации потребления воздуха. Эта эволюция превратила воздушные подшипники из деликатных лабораторных инструментов в надежные промышленные компоненты, способные работать в суровых условиях механической обработки.

Материаловедение: глубокое погружение в пористый графит для создания воздушных подшипников

Производство изостатического графита

Графитовые воздушные подшипники идентифицируются как изостатический графит. Этот производственный процесс отличается от экструдированного или формованного графита.

Сырье: Нефтяной кокс высокой чистоты измельчается до частиц (что связано с тонкой структурой, видимой по пористости 0,5 мкм).

Холодное изостатическое прессование (CIP): порошок помещается в форму и подвергается воздействию сверхвысокого давления со всех сторон (давление жидкости). Это обеспечивает равномерную плотность (1,74 г/см³) по всей заготовке. Эта изотропия имеет решающее значение, поскольку она гарантирует, что воздух проходит через подшипник с одинаковой скоростью во всех направлениях, предотвращая «наклон» или неравномерный подъем.

Графитизация: Заготовка нагревается до ~3000°С. Это выравнивает кристаллическую структуру, превращая углерод в графит. Этот процесс обеспечивает удельное сопротивление 13,02 мкОм·м, что является ключевым показателем степени графитации и термической стабильности.

Микроструктурный анализ

Размер пор (0,5 мкм): это размер «Златовласки».

Если поры слишком велики (> 1,0 мкм): расход воздуха становится чрезмерным, и подшипник теряет жесткость (слишком негерметичный).

Если поры слишком малы (< 0,1 мкм): подшипнику требуется непрактичное входное давление для создания подъемной силы, и время отклика становится медленным.

0,5 мкм: представляет собой оптимизацию стандартных промышленных систем сжатого воздуха (80 фунтов на квадратный дюйм), балансируя эффективность с высокой нагрузочной способностью.

Плотность (1,74 г/см³): Типичные плотные графиты варьируются от 1,70 до 1,85 г/см³. Значение 1,74 указывает на пористость примерно 15-20%. Этот объем «пустого пространства» действует как внутренний резервуар, обеспечивая постоянную подачу воздуха к лицу.

Механическая прочность

Прочность на сжатие (127,0 МПа): Это значение является значительным. Это означает, что подшипник может выдерживать огромные нагрузки без разрушения конструкции. Для примера, типичное бетонное давление составляет ~30 МПа. пористый графит для воздушных подшипников в четыре раза прочнее бетона на сжатие. Это позволяет зажимать или предварительно нагружать подшипник высокими магнитными силами без растрескивания.

Прочность на изгиб (80,7 МПа): это высокий показатель для графита. Это гарантирует, что подушки подшипника не деформируются и не ломаются под действием изгибающих моментов, приложенных во время ускорения или несоосности монтажа.

Трибология и «мягкая посадка»

Твердость по Шору 53 HS (склероскоп) помещает его в категорию «среднетвердых» графитов (мягче, чем у некоторых чрезвычайно плотных сортов, которые могут иметь твердость 70-80 HS).

Трибологическое преимущество: при аварии материал подшипника должен быть жертвенным. Гранит (путеводитель) намного тверже. Графит по Шору 53 при ударе превращается в мелкий порошок, смазывая ползун и предотвращая передачу энергии на царапание гранита. Это свойство самосмазывания является лучшей страховкой для дорогих машин.
