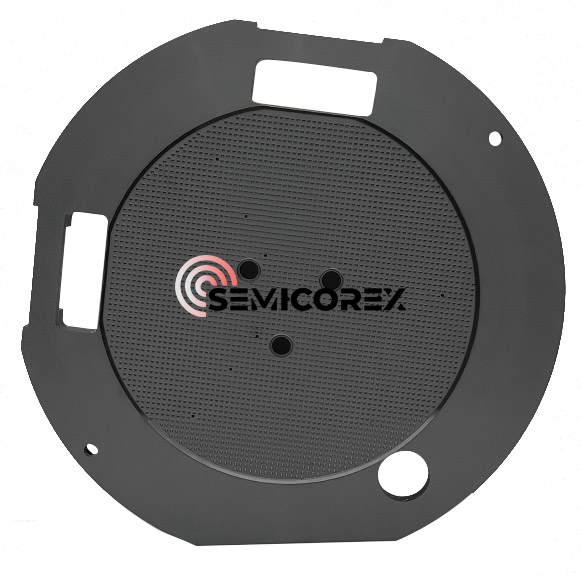

Карбид-керамический вакуумный патрон

Стремясь к соблюдению закона Мура, предприятия по производству полупроводников нуждаются в платформах, удерживающих пластины, которые могут выдерживать серьезные механические воздействия и оставаться ровными, без ударов и провалов. Керамический вакуумный патрон Semicorex SiC представляет собой идеальное решение для замены традиционных патронов из оксида алюминия и нержавеющей стали; они обеспечат необходимое соотношение жесткости и веса и не вступят в химическую реакцию, что важно для обработки пластин диаметром 300 мм и более.

1. Преимущества материала за счет использования спеченного плотного карбида кремния (SSiC).

Основной компонент нашейКарбид кремния КерамикаВакуумный патрон спеченныйКарбид кремния, материал, характеризующийся очень прочной ковалентной связью. Наш SSiC не является пористым или реакционно-связанным; скорее, его спекают при температуре > 2000 градусов по Цельсию для достижения почти теоретической плотности (> 3,10 г/см3) — проще говоря, он более прочный, чем другие материалы, используемые для изготовления вакуумных патронов.

Исключительная механическая жесткость.

Модуль Юнга SSiC составляет примерно 420 ГПа, что делает его намного жестче, чем оксид алюминия (приблизительно 380 ГПа). Благодаря высокому модулю упругости наши патроны останутся стабильными как в условиях вакуума, так и в условиях высокой скорости вращения и не деформируются; следовательно, пластины не будут «картофельными чипсами» (т. Е. Деформироваться) и всегда будут иметь равномерный контакт по всей площади поверхности.

Термическая стабильность и низкий КТР

В процессах, связанных с воздействием ультрафиолетового света высокой интенсивности или тепла, вызванного трением, тепловое расширение может привести к ошибкам наложения. Наши патроны из карбида кремния обладают низким коэффициентом теплового расширения (КТР) 4,0 x 10^{-6}/К в сочетании с высокой теплопроводностью (>120 Вт/м·К). Эта комбинация позволяет патрону быстро рассеивать тепло, сохраняя стабильность размеров во время длительных циклов литографии или метрологии.

2. Точное проектирование и проектирование

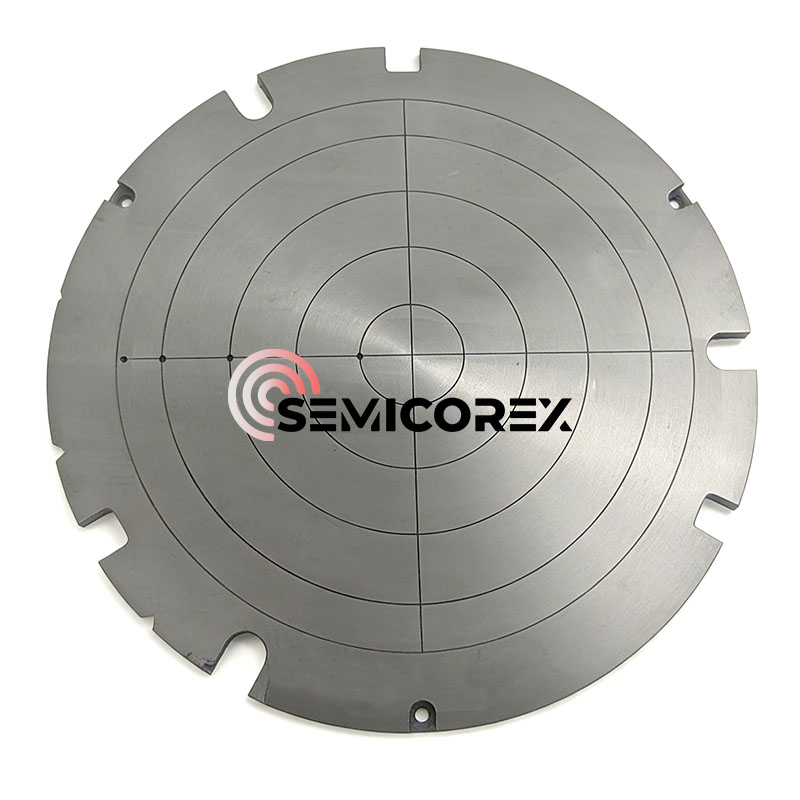

Как видно на изображении продукта, наши вакуумные патроны имеют сложную сеть концентрических и радиальных вакуумных каналов. Они обрабатываются на станке с ЧПУ с предельной точностью, чтобы обеспечить равномерное присасывание по всей пластине, сводя к минимуму локализованные точки напряжения, которые могут привести к поломке пластины.

Субмикронная плоскостность: мы используем передовые методы алмазного шлифования и притирки для достижения глобальной плоскостности <1 мкм. Это имеет решающее значение для поддержания глубины фокуса, необходимой в узлах современной литографии.

Облегчение (дополнительно): Для размещения ступеней с высоким ускорением в шаговых двигателях и сканерах мы предлагаем внутренние сотовые «облегченные» конструкции, которые уменьшают массу без ущерба для жесткости конструкции.

Выемки для выравнивания по периметру: встроенные выемки обеспечивают плавную интеграцию с роботизированными концевыми рабочими органами и датчиками выравнивания в технологическом инструменте.

3. Критически важные приложения в цепочке поставок полупроводников.

Наши вакуумные патроны из SiC-керамики являются отраслевым стандартом для:

Утончение и шлифовка пластин (CMP): обеспечение жесткой опоры, необходимой для утончения пластин до микронного уровня без сколов по краям.

Литография (степперы/сканеры): действует как сверхплоская «сцена», обеспечивающая точную лазерную фокусировку для узлов размером менее 7 нм.

Метрология и AOI: обеспечение идеальной ровности пластин для контроля с высоким разрешением и картирования дефектов.

Нарезка вафель: обеспечение стабильного всасывания во время высокоскоростных операций механической или лазерной нарезки.

В Semicorex мы понимаем, что качество вакуумного патрона зависит от целостности его поверхности. Каждый патрон проходит многоступенчатый контроль качества:

Лазерная интерферометрия: для проверки плоскостности по всему диаметру.

Испытание на утечку гелия: обеспечение идеальной герметизации и эффективности вакуумных каналов.

Очистка чистых помещений: Обработка в средах класса 100 для обеспечения отсутствия металлических или органических загрязнений.

Наша команда инженеров тесно сотрудничает с производителями OEM-инструментов, чтобы адаптировать схемы расположения пазов, размеры и интерфейсы монтажа. Выбирая Semicorex, вы инвестируете в компонент, который сокращает время простоя, повышает точность наложения и снижает общую стоимость владения благодаря исключительной долговечности.
