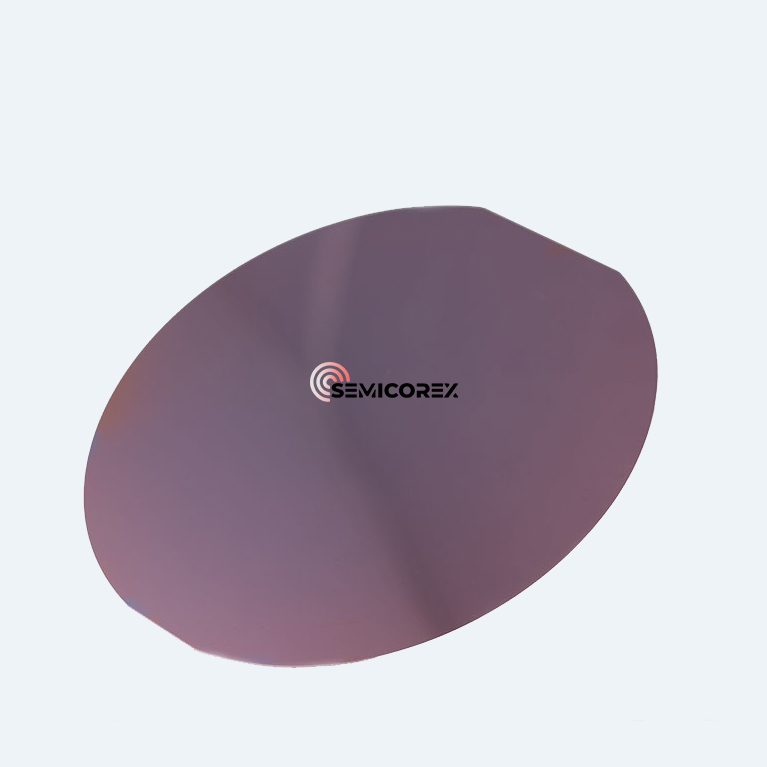

Подложка Semicorex Si является важнейшим компонентом в производстве полупроводниковых приборов, солнечных элементов и различных электронных компонентов. Отличные полупроводниковые свойства кремния в сочетании с его термической и механической стабильностью делают его наиболее часто используемым материалом подложки в электронике. В приложениях, охватывающих широкий спектр технологий, таких как интегральные схемы (ИС), солнечные фотогальваники и силовые устройства, подложка Si играет основополагающую роль в производительности, эффективности и надежности полупроводниковых устройств. Наша Si-подложка разработана с учетом строгих требований современной электроники и обеспечивает оптимальную основу для передовых приложений в полупроводниковых технологиях.

Особенности и характеристики

Материал высокой чистоты:Наши Si-подложки производятся с использованием кремния высокой чистоты, что обеспечивает минимальное количество примесей, которые могут повлиять на электрические свойства. Этот материал высокой чистоты обеспечивает превосходную теплопроводность и сводит к минимуму нежелательные электронные помехи, что имеет решающее значение в высокопроизводительных приложениях.

Оптимизированная ориентация кристаллов:Подложка Si доступна в различных ориентациях кристаллов, включая (100), (110) и (111), каждая из которых подходит для различных применений. Например, ориентация (100) широко используется при изготовлении КМОП, тогда как (111) часто предпочтительнее для приложений с высокой мощностью. Этот выбор позволяет пользователям адаптировать подложку к конкретным требованиям устройства.

Качество поверхности и плоскостность:Гладкая поверхность без дефектов необходима для оптимальной работы устройства. Наши Si-подложки тщательно полируются и обрабатываются, чтобы обеспечить низкую шероховатость поверхности и высокую плоскостность. Эти свойства способствуют эффективному нанесению эпитаксиального слоя, сводя к минимуму дефекты в последующих слоях.

Термическая стабильность:Термические свойства кремния делают его подходящим для устройств, которым требуется надежная работа при различных температурах. Наша Si-подложка сохраняет стабильность в условиях высокотемпературных процессов, таких как окисление и диффузия, гарантируя, что она может выдерживать требования сложного производства полупроводников.

Варианты настройки:Мы предлагаем Si-подложки различной толщины, диаметра и уровня легирования. Возможности индивидуальной настройки позволяют производителям оптимизировать подложку с учетом конкретных электрических свойств, таких как удельное сопротивление и концентрация носителей, которые имеют решающее значение при настройке производительности электронных устройств.

Приложения

Интегральные схемы (ИС):Подложка Si — это основной материал в производстве микросхем, обеспечивающий стабильную и единообразную основу для таких устройств, как процессоры, микросхемы памяти и датчики. Его превосходные электронные свойства позволяют точно контролировать параметры устройства, что необходимо для плотной упаковки транзисторов в современных ИС.

Силовые устройства:Подложки Si часто используются в силовых полупроводниковых устройствах, таких как MOSFET и IGBT, где важны высокая теплопроводность и механическая прочность. Для силовых устройств требуются подложки, способные выдерживать высокие напряжения и токи, а наши Si-подложки обеспечивают исключительную производительность в этих сложных условиях.

Фотоэлектрические элементы:Кремний является наиболее часто используемым материалом в фотоэлектрических элементах благодаря его эффективности в преобразовании солнечного света в электричество. Наши Si-подложки обеспечивают высокочистую и стабильную основу, необходимую для применения в солнечных элементах, обеспечивая эффективное поглощение света и высокую отдачу энергии, тем самым способствуя производству возобновляемой энергии.

Микроэлектромеханические системы (МЭМС):В устройствах МЭМС часто используются кремниевые подложки из-за их стабильности, простоты микрообработки и совместимости с традиционными полупроводниковыми процессами. Приложения в датчиках, приводах и микрофлюидных устройствах выигрывают от долговечности и точности Si Substrate.

Оптоэлектронные устройства:Для светодиодов (LED) и лазерных диодов Si Substrate предлагает платформу, совместимую с различными процессами осаждения тонких пленок. Его тепловые и электрические свойства обеспечивают надежную работу в оптоэлектронных приложениях.
