Поддержка кварцевого токоприемника

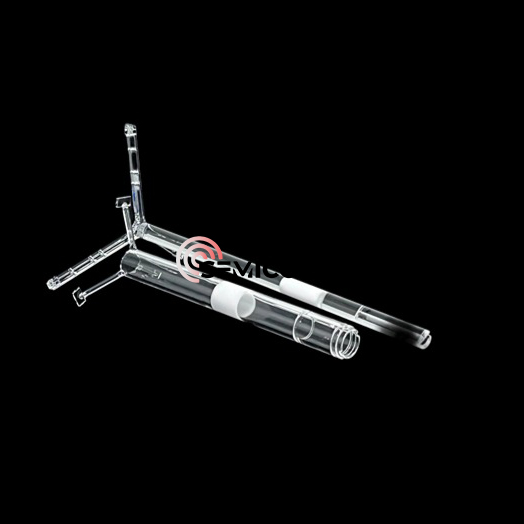

В жестких условиях производства полупроводников разница между высокопроизводительной партией и дорогостоящим отказом часто заключается в микроскопической точности позиционирования пластины. Опорный вал кварцевого токоприемника Semicorex (обычно называемый эпитаксиальным кварцевым валом) служит буквально основой процессов химического осаждения из паровой фазы (CVD) и эпитаксиального роста. Этот компонент, спроектированный так, чтобы выдерживать экстремальные температурные градиенты и химическое воздействие, имеет решающее значение для жидкости, вертикального движения и вращения токоприемников или держателей пластин.

Роль кварца в эпитаксиальных процессах

Эпитаксиальный процесс требует температур, часто превышающих 1000°C, и среды, свободной от даже малейших металлических загрязнений. В таких условиях стандартные материалы выйдут из строя или начнут выделять газы. Наша опора кварцевого токоприемника изготовлена ​​из синтетического плавленого кварца сверхвысокой чистоты, что обеспечивает:

Исключительная термическая стабильность:Высокая устойчивость к тепловому удару, предотвращающая растрескивание во время быстрых циклов нагрева и охлаждения.

Химическая инертность:Не реагирует с газами-прекурсорами и чистящими средствами, сохраняя целостность полупроводниковой пластины.

Минимальное загрязнение:Уровень примесей, измеряемый в частях на миллион (ppm), предотвращает «допинг» атмосферы нежелательными элементами.

Основные функции и технические преимущества

Основная функция опоры кварцевого сусцептора — облегчить вертикальное и вращательное движение сусцептора — пластины, удерживающей полупроводниковую пластину.

1. Точное вертикальное позиционирование

В типичном реакторе расстояние между поверхностью пластины и входом газа определяет однородность пленки. Наши кварцевые валы обрабатываются с точностью до миллиметра. Это позволяет системе управления движением оборудования поднимать или опускать токоприемник с абсолютной повторяемостью, гарантируя, что каждая пластина в производственном цикле испытывает идентичную динамику потока газа.

2. Бесшовное движение и передача

Эффективность крупносерийного производства (HVM) зависит от скорости обработки пластин. Листовая конструкция и усиленные ребра конструкции опорного вала гарантируют, что он выдержит вес тяжелого графита илитокоприемники с покрытием из карбида кремния (SiC)без поклонов и вибрации. Эта стабильность необходима для быстрой передачи образцов между различными камерами обработки или рабочими станциями, сводя к минимуму время простоя.

3. Оптимизированная теплоизоляция.

Хотя токоприемник должен быть горячим, расположенные ниже механические компоненты часто должны оставаться прохладными.Кварцдействует как естественный теплоизолятор. Полая трубчатая структура вала уменьшает путь теплопроводности, защищая двигатель и вакуумные уплотнения, расположенные в основании реактора.
