Вакуумный патрон из пористого оксида алюминия

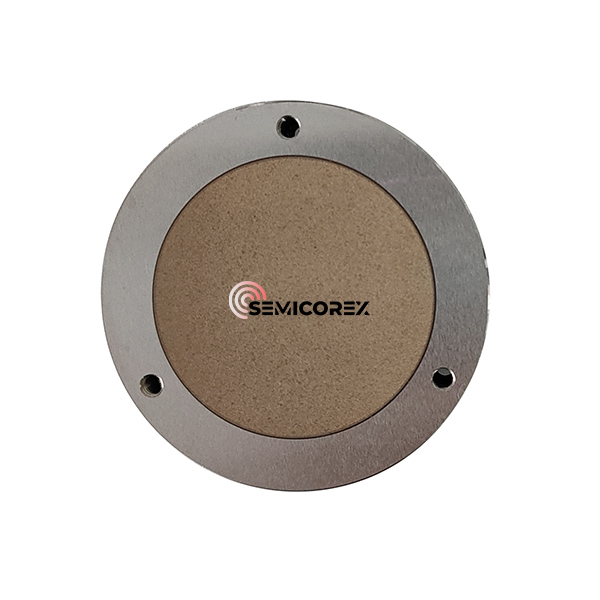

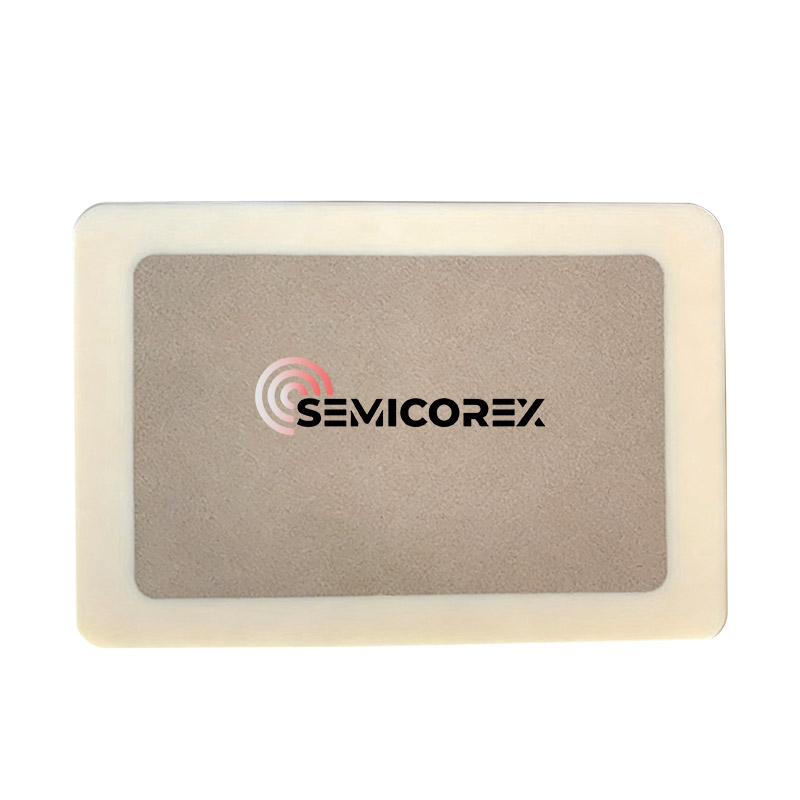

Вакуумный патрон Semicorex для пористого оксида алюминия представляет собой несущую платформу для фиксации изделий с использованием принципа вакуумного всасывания. Частью вакуума переноса обычно является пористая керамическая пластина из оксида алюминия. Пористая керамическая пластина встраивается в потайное отверстие в основании, ее периметр приклеивается и герметизируется к основанию, а основание обрабатывается плотными керамическими или металлическими материалами. При минусовом давлении в рабочей среде патрон соединяется с вакуумным насосом через пористую структуру внутри керамической пластины для всасывания воздуха, в результате чего область под пластиной образует область вакуума, который намного ниже внешнего атмосферного давления. Под действием сильной разницы давлений пластина прочно прикрепляется к поверхности патрона. Как правило, чем выше степень вакуума под пластиной, тем плотнее сцепление между патроном и заготовкой и тем сильнее сила адсорбции.

В полупроводниковой и микроэлектронной промышленности точность — это не просто требование, это стандарт. Вакуумный патрон из пористого оксида алюминия (также известный как вакуумный патрон из керамики) — это важнейший компонент, предназначенный для обеспечения равномерного, не оставляющего повреждений, всасывания деликатных подложек во время процессов литографии, проверки и нарезки кубиками.

Что такое вакуумный патрон из пористого оксида алюминия?

В отличие от традиционных металлических патронов, в которых для создания всасывания используются механически обработанные канавки, в пористом керамическом патроне используется специальная микроскопическая пористая структура. Это позволяет равномерно распределять вакуумное давление по всей поверхности заготовки, предотвращая «ямочки» или деформацию, часто наблюдаемые в конструкциях с канавками.

Основные технические характеристики

Чтобы понять эффективность этих компонентов, мы рассмотрим свойства материала Al2O3 высокой чистоты:

Почему пористый оксид алюминия предпочтительнее традиционных материалов?

1. Превосходная плоскостность и однородность.

Микроскопическая пористая структура гарантирует, что сила вакуума прикладывается к 100% площади контакта. Согласно отраслевым данным, равномерное всасывание снижает нагрузку на пластину до 40% по сравнению с традиционными патронами из нержавеющей стали с канавками.

2. Высокая термическая стабильность.

Керамика из глинозема обладает низким коэффициентом теплового расширения (КТР). При высокотемпературной обработке или лазерном контроле патрон сохраняет свои размеры, обеспечивая постоянную глубину фокуса.

3. ЭСР и контроль загрязнения

Оксид алюминия высокой чистоты химически инертен и устойчив к коррозии. Кроме того, для предотвращения электростатического разряда (ESD), который является причиной почти 25% потери выхода полупроводников в некоторых средах, можно нанести специализированное покрытие «черный оксид алюминия» или антистатические покрытия.

Основные области применения в высокотехнологичном производстве

Обработка полупроводниковых пластин

Основной вариант использования — фотолитография и зондирование пластин. Чрезвычайная плоскостность (<2 мкм) гарантирует, что пластина останется в пределах узкой глубины резкости современных оптических систем.

Производство тонкопленочных солнечных элементов

Для гибких или чрезвычайно тонких подложек традиционные вакуумные каналы могут привести к физическому повреждению. «Дышащая» поверхность пористой керамики действует как нежная воздушная подушка или присоска, защищая хрупкие слои.

Шлифование оптических линз

Пористый оксид алюминия используется для удержания линз во время точного шлифования, когда любая вибрация или неравномерное давление могут привести к оптическим аберрациям.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Как очистить вакуумный патрон из пористого оксида алюминия?

О: Очистка необходима для поддержания всасывания. Мы рекомендуем использовать ультразвуковую очистку в деионизированной воде или специализированных растворителях. Поскольку оксид алюминия химически стабилен, он может противостоять большинству кислотных и щелочных чистящих средств. Убедитесь, что патрон высушен, чтобы удалить влагу из пор.

В2: Можно ли настроить размер пор для конкретных материалов?

А: Да. Поры меньшего размера (около 10–20 мкм) лучше подходят для ультратонких пленок, поскольку они предотвращают «сквозную печать», тогда как более крупные поры обеспечивают более высокий поток воздуха для более тяжелых или пористых заготовок.

В3: Какова максимальная рабочая температура?

Ответ: Хотя сама керамика может выдерживать температуры, превышающие 1500 ℃, узел вакуумного патрона (включая уплотнения и корпуса) обычно рассчитан на температуру от 250 ℃ до 400 ℃ в зависимости от метода склеивания.
