Что такое кольца в травлении

В производстве чипов фотолитография и травление — это два тесно связанных этапа. Фотолитография предшествует травлению, при котором рисунок схемы создается на пластине с помощью фоторезиста. Затем травление удаляет слои пленки, не покрытые фоторезистом, завершая перенос рисунка с маски на пластину и подготавливая ее к последующим этапам, таким как ионная имплантация.

Травление предполагает выборочное удаление ненужного материала химическими или физическими методами. После нанесения покрытия, нанесения резиста, фотолитографии и проявления травление удаляет ненужный тонкий пленочный материал, выступающий на поверхности пластины, оставляя только нужные области. Затем излишки фоторезиста удаляются. Повторение этих шагов неоднократно создает сложные интегральные схемы. Поскольку травление предполагает удаление материала, его называют «субтрактивным процессом».

Сухое травление, также известное как плазменное травление, является доминирующим методом травления полупроводников. Аппараты плазменного травления в целом подразделяются на две категории в зависимости от технологий генерации и управления плазмой: травление с емкостной плазмой (CCP) и травление с индуктивно-связанной плазмой (ICP). Травители CCP в основном используются для травления диэлектрических материалов, тогда как травители ICP в основном используются для травления кремния и металлов и также известны как травители проводников. Диэлектрические травители предназначены для диэлектрических материалов, таких как оксид кремния, нитрид кремния и диоксид гафния, тогда как травители проводников нацелены на кремниевые материалы (монокристаллический кремний, поликристаллический кремний, силицид и т. д.) и металлические материалы (алюминий, вольфрам и т. д.).

В процессе травления мы в основном будем использовать два типа колец: кольца фокусировки и защитные кольца.

Кольцо фокусировки

Из-за краевого эффекта плазмы плотность выше в центре и ниже по краям. Кольцо фокусировки благодаря своей кольцевой форме и свойствам материала CVD SiC генерирует особое электрическое поле. Это поле направляет и удерживает заряженные частицы (ионы и электроны) плазмы к поверхности пластины, особенно по краям. Это эффективно повышает плотность плазмы на краю, приближая ее к центру. Это значительно улучшает однородность травления по всей пластине, уменьшает повреждение кромок и увеличивает выход продукции.

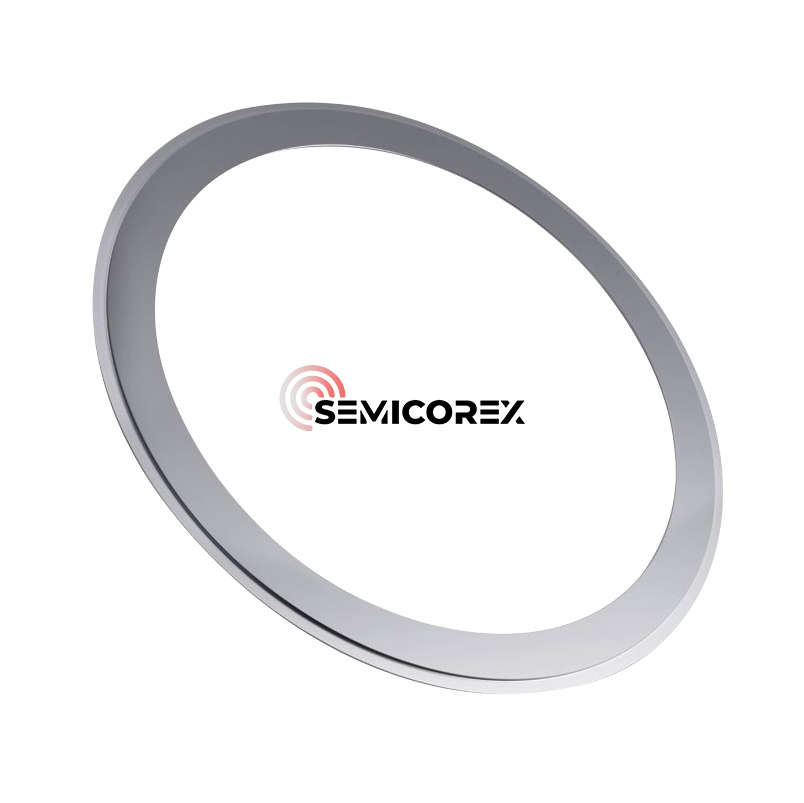

Кольцо-щит

Обычно он расположен снаружи электрода, его основная функция — блокировать переток плазмы. В зависимости от конструкции он может функционировать и как часть электрода. Обычные материалы включают CVD SiC или монокристаллический кремний.

исходя из потребностей клиентов. Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, пожалуйста, не стесняйтесь обращаться к нам.CVD-карбид кремнияиКремнийТравление колец в соответствии с потребностями клиентов. Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, пожалуйста, не стесняйтесь обращаться к нам.
