Технология селективного травления SiGe и Si

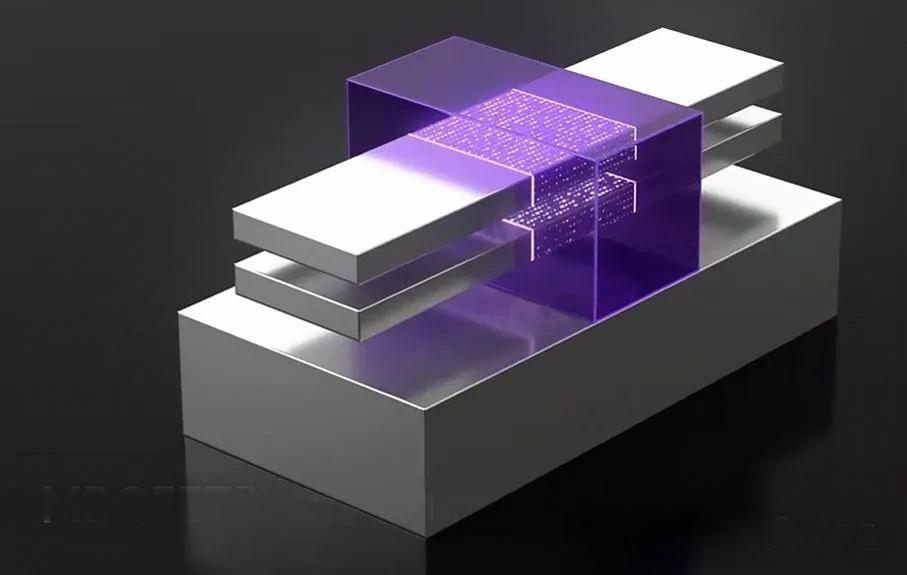

Gate-All-Around FET (GAAFET), как транзисторная архитектура следующего поколения, готовая заменить FinFET, привлек значительное внимание благодаря своей способности обеспечивать превосходный электростатический контроль и повышенную производительность при меньших размерах. Важным шагом в производстве GAAFET n-типа является высокая селективность.травлениепакетов SiGe:Si перед нанесением внутренних прокладок, созданием кремниевых нанолистов и высвобождением каналов.

В этой статье рассматривается избирательноетехнологии травленияучаствует в этом процессе и представляет два новых метода травления — травление без плазмы с высоким окислительным газом и травление атомного слоя (ALE), которые предлагают новые решения для достижения высокой точности и селективности при травлении SiGe.

Слои сверхрешетки SiGe в структурах GAA

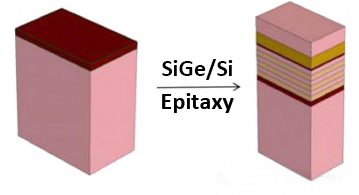

В конструкции GAAFET для повышения производительности устройства используются чередующиеся слои Si и SiGe.эпитаксиально выращенный на кремниевой подложке, образуя многослойную структуру, известную как сверхрешетка. Эти слои SiGe не только регулируют концентрацию носителей, но и улучшают подвижность электронов за счет создания напряжения. Однако на последующих этапах процесса эти слои SiGe необходимо точно удалить, сохранив при этом слои кремния, что требует технологий высокоселективного травления.

Методы селективного травления SiGe

Высокоокислительное газовое безплазменное травление

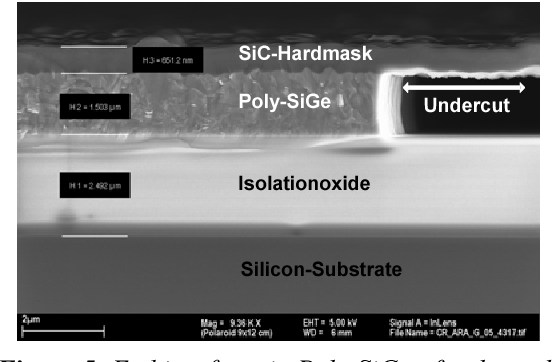

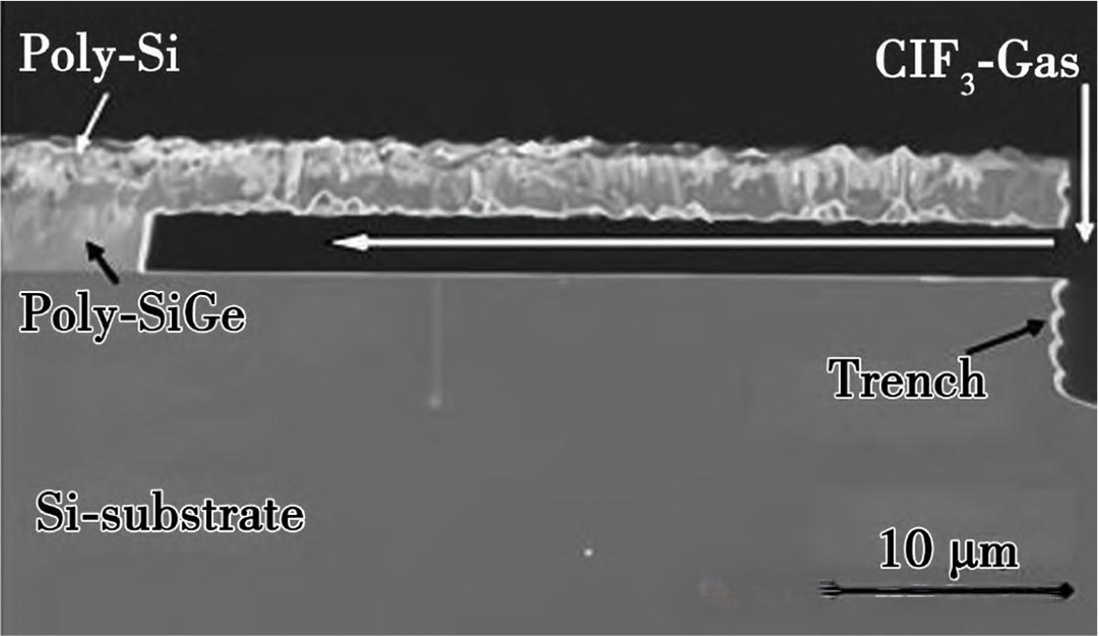

Выбор газа ClF3. В этом методе травления используются высокоокислительные газы с чрезвычайной селективностью, такие как ClF3, обеспечивающие соотношение селективности SiGe:Si 1000-5000. Его можно выполнить при комнатной температуре, не вызывая повреждения плазмы.

Низкотемпературная эффективность: оптимальная температура составляет около 30°C, что обеспечивает высокоселективное травление в условиях низких температур и позволяет избежать дополнительного увеличения теплового баланса, что имеет решающее значение для поддержания производительности устройства.

Сухая среда: Весьпроцесс травленияпроводится в абсолютно сухих условиях, исключая риск прилипания конструкции.

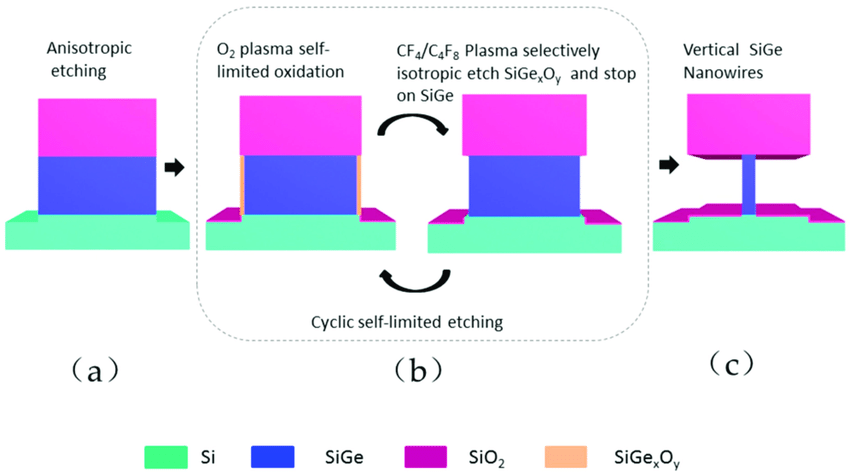

Атомное травление слоев (ALE)

Характеристики самоограничения: ALE представляет собой двухступенчатый циклический процесс.технология травления, при котором сначала модифицируется поверхность травимого материала, а затем модифицированный слой удаляется, не затрагивая немодифицированные части. Каждый шаг является самоограничивающимся, обеспечивая точность до уровня удаления всего нескольких атомных слоев за раз.

Циклическое травление: два вышеупомянутых этапа повторяются циклически до тех пор, пока не будет достигнута желаемая глубина травления. Этот процесс позволяет ALE достичьпрецизионное травление на атомном уровнев небольших по размерам полостях на внутренних стенках.
