Что такое процесс диффузии

Допинг включает в себя введение дозы примесей в полупроводниковые материалы, чтобы изменить их электрические свойства. Диффузия и ионная имплантация являются двумя методами легирования. Раннее приместное легирование было в основном достигнуто посредством высокотемпературной диффузии.

Диффузионные отложения примесей атомы на поверхностьсубстратная пластинаиз источника пара или легированного оксида. Концентрация примесей монотонно уменьшается от поверхности до объема, а распределение примесей в основном определяется температурой и временем диффузии. Иоонная имплантация включает в себя впрыскивание ионов левечьей в полупроводник с использованием ионного луча. Концентрация примесей имеет пиковое распределение внутри полупроводника, а распределение примесей определяется ионной дозой и энергией имплантации.

Во время процесса диффузии пластина обычно помещается в строго контролируемое температурой кварцевой высокотемпературной печи и введена газовой смесью, содержащей желаемую легирующую станцию. Для процессов диффузии Si бор является наиболее часто используемой легирующей приставки P-типа, в то время как фосфор является наиболее часто используемой легирующей приставки N-типа. (Для имплантации SIC, легированием P-типа, как правило, является бором или алюминиевым, а легирующая пристальная приставка N-типа обычно является азотом.)

Диффузию в полупроводниках можно рассматривать как атомное движение атомов легирования в подложке решетки через вакансии или интерстициальные атомы.

При высоких температурах атомы решетки вибрируют вблизи своих равновесных положений. Атомы на участках решетки имеют определенную вероятность получения достаточной энергии, чтобы перейти от своих равновесных положений, создавая интерстициальные атомы. Это создает вакансию на оригинальном сайте. Когда ближайший приместный атом занимает вакантное место, это называется диффузией вакансий. Когда интерстициальный атом перемещается от одного сайта к другому, он называется интерстициальной диффузией. Атомы с меньшими атомными радиусами обычно испытывают интерстициальную диффузию. Другой тип диффузии возникает, когда интерстициальные атомы вытесняют атомы из близлежащих участков решетки, что выталкивает атом для замены в межстюрный участок. Затем этот атом повторяет этот процесс, значительно ускоряя скорость диффузии. Это называется диффузия заполнения.

Основными механизмами диффузии P и B в Si являются диффузия вакансий и диффузия наполнения.

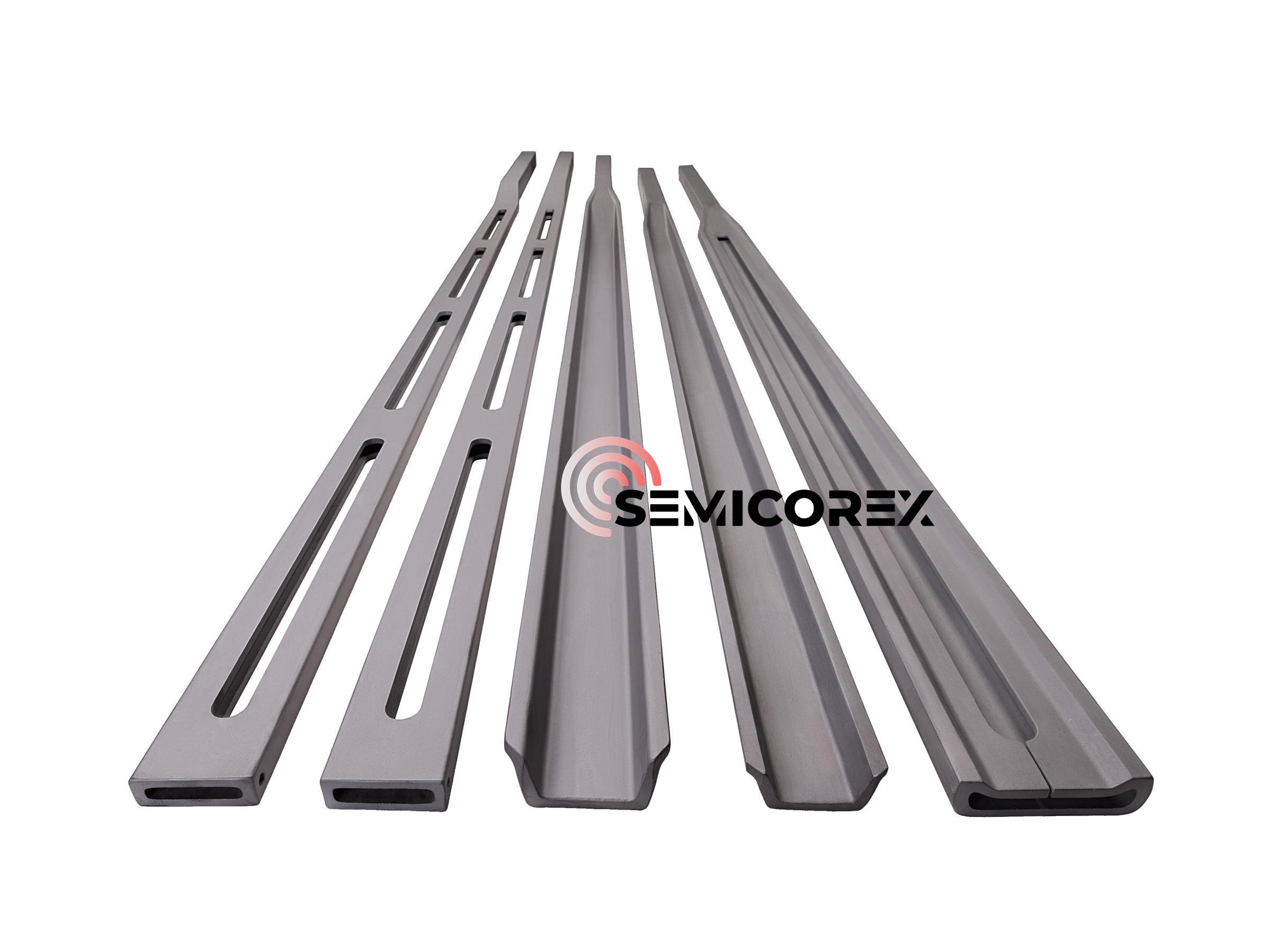

Semicorex предлагает индивидуальную чистотуSIC Компонентыв процессе диффузии. Если у вас есть какие -либо запросы или вам нужны дополнительные данные, пожалуйста, не стесняйтесь связаться с нами.
