TAC, покрытый тигром в росте кристаллов SIC

В последние годы,TAC покрытПоходные тип стали важным техническим решением в качестве реакционных сосудов в процессе роста кристаллов карбида кремния (SIC). Материалы TAC стали ключевыми материалами в области роста кристаллов карбида кремния из -за их превосходной химической коррозионной устойчивости и высокой температуры. По сравнению с традиционными графитными крестяными типами TAC, покрытые TAC, обеспечивают более стабильную среду роста, уменьшают влияние коррозии графита, продлевают срок службы тигильного и эффективно избегать явления углеродного обертывания, тем самым уменьшая плотность микротрубочек.

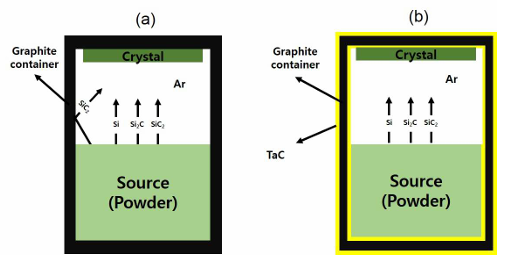

 Рис.1 Рост кристаллов SIC

Преимущества и экспериментальный анализ типичных покрытий TAC

В этом исследовании мы сравнили рост кристаллов карбида кремния с использованием традиционных графитовых крестообразных и графитовых крестообразных, покрытых TAC. Результаты показали, что покрытые TAC крестями значительно улучшают качество кристаллов.

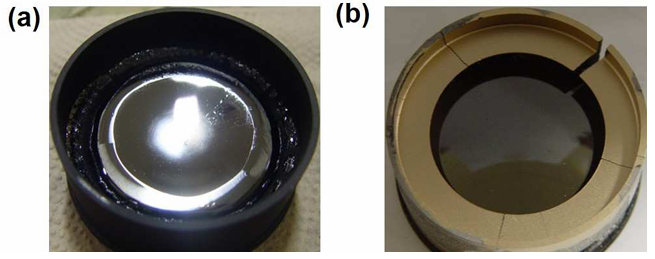

Рис.2 Ом изображение SIC SICT, выращенное методом PVT

На рисунке 2 показано, что кремниевые кристаллы карбида, выращенные в традиционных графитовых крестянах, демонстрируют вогнутый интерфейс, в то время как те, которые выращены в покрываемых TAC, демонстрируют выпуклый интерфейс. Более того, как видно на рисунке 3, края поликристаллического явления выражены в кристаллах, выращенных с использованием традиционных графитовых тиглей, тогда как использование тигных покрытий, покрытых TAC, эффективно смягчает эту проблему.

Анализ указывает на то, чтоПокрытие TACПовышает температуру на краю тигеля, тем самым снижая скорость роста кристаллов в этой области. Кроме того, покрытие TAC предотвращает прямой контакт между графитовой боковой стенкой и кристаллом, что помогает смягчить зарождение. Эти факторы в совокупности снижают вероятность возникновения поликристалличности на краях кристалла.

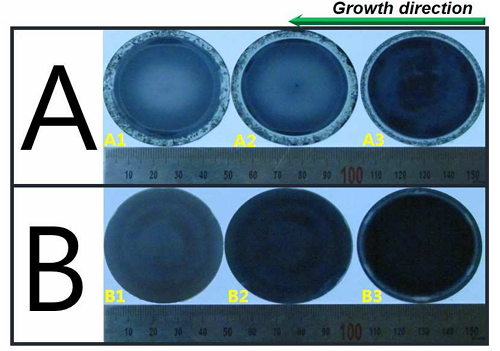

Рис.3 Ом изображения пластин на разных этапах роста

Кроме того, кремниевые кристаллы карбида, выращенные вTAC-покрытыйКрагни не демонстрировали практически нет углеродной инкапсуляции, что является общей причиной дефектов микропиба. В результате эти кристаллы демонстрируют значительное снижение плотности дефекта микропийса. Результаты испытаний на коррозию, представленные на рисунке 4, подтверждают, что кристаллы, выращенные в покрываемых TAC, практически не имеют дефектов микропийных матчей.

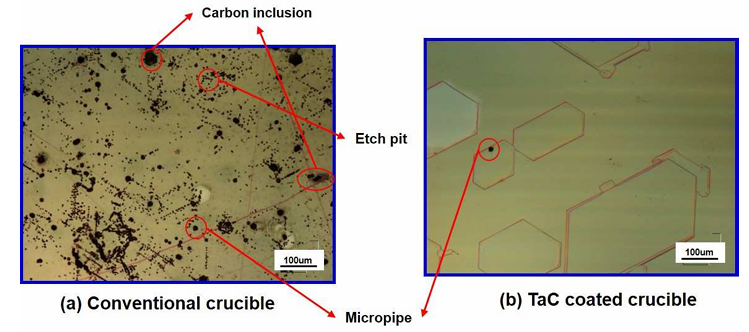

Рис.4 ОМ Изображение после травления Ко

Улучшение качества кристаллов и контроля примесей

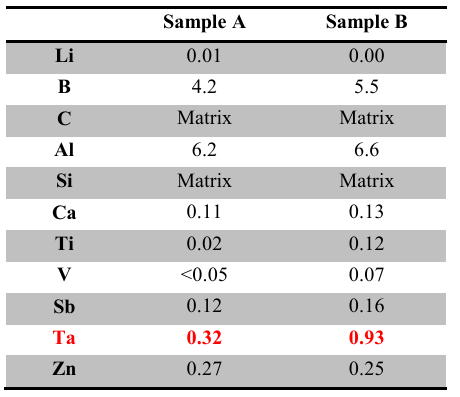

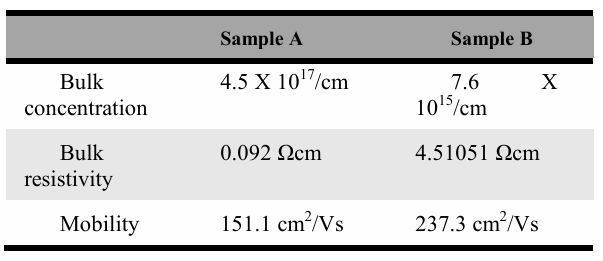

Благодаря GDMS и тестам на зала кристаллов исследование показало, что содержание TA в кристалле немного увеличивалось, когда использовались тигны, покрытые TAC, но покрытие TAC значительно ограничивало проникновение азота (N), легивающего в кристалл. Таким образом, тихой, покрытых TAC, могут выращивать кремниевые кристаллы карбида с более высоким качеством, особенно при снижении плотности дефекта (особенно микротрубки и углеродной инкапсуляции) и контролируя концентрацию легирования азота.

Semicorex предлагает высококачественноеTAC-покрытый графитный тигрДля роста кристаллов SIC. Если у вас есть какие -либо запросы или вам нужны дополнительные данные, пожалуйста, не стесняйтесь связаться с нами.

Контактный телефон # +86-13567891907

Электронная почта: sales@semicorex.com
