В производстве светодиодных чипов эпитаксия MOCVD служит основным процессом, определяющим светоотдачу. В процессе производства графитовые токоприемники с сапфировыми или кремниевыми подложками подвергаются повторяющимся термическим циклам при температурах, близких к 1000°C, в агрессивных атмосферах. Соответственно, характеристики графитовых токоприемников напрямую влияют на эффективность эпитаксии, ее однородность и конечный выход готовых устройств. Нанесение покрытия CVD SiC на графитовые токоприемники стало основным отраслевым решением. В этой статье кратко рассматривается обоснование этой конструкции.
ГрафитЭто превосходный материал для поддержки высоких температур, однако он имеет три присущих ему недостатка, которые резко усугубляются внутри камер MOCVD:
В процессах MOCVD используются аммиак, водород и металлорганические прекурсоры. Когда графит вступает в контакт с этими газами при температуре около 1000°C, образуются углеводороды и даже цианистый водород. Это вызывает непрерывную коррозию поверхности графита с постепенным отклонением размеров, а побочные продукты реакции загрязняют эпитаксиальный слой.
Поскольку графит имеет пористую структуру, остаточные металлические примеси, адсорбированная влага и кислород из производства постепенно высвобождаются во время повторяющихся циклов нагрева. Каждое высвобождение вызывает колебания фоновой концентрации примесей в эпитаксиальном слое, что приводит к созданию необъяснимых дефектных точек, видимых на кривых текучести.
MOCVD-рецепторы ежедневно подвергаются нескольким циклам нагрева и охлаждения. У голого графита снижается сила связи между поверхностными частицами при повторяющихся термических ударах, что приводит к отслаиванию порошка. Частицы углерода, попадающие на эпитаксиальные пластины, приводят к смертельному загрязнению частицами.
Короче говоря, графитовые сенсоры без покрытия действуют как непредсказуемые «примесные бомбы», которые постоянно выделяют загрязняющие вещества внутри камер MOCVD.
По мере того, как процессы производства полупроводников продвигаются к узлам нанометрового и даже атомного масштаба, следы поверхностных загрязнений, включая твердые загрязняющие вещества и металлические ионные примеси, будут разрушать или даже делать конечные полупроводниковые устройства полностью нефункциональными. Это налагает гораздо более строгие требования к характеристикам графитовых токоприемников, используемых в эпитаксиальных процессах. Опираясь на передовую технологию химического осаждения из паровой фазы, равномерно плотное покрытие SiC наносится на графитовые токоприемники. Это покрытие действует как прочная защитная керамическая броня и обеспечивает следующие ключевые преимущества:
Покрытие SiC полностью изолирует графитовую основу от технологической атмосферы, предотвращая контакт аммиака и водорода с базовым графитом и подавляя химическое травление. При этом примеси, попавшие внутрь графитовой матрицы, запечатываются под покрытием и не могут проникнуть в камеру.

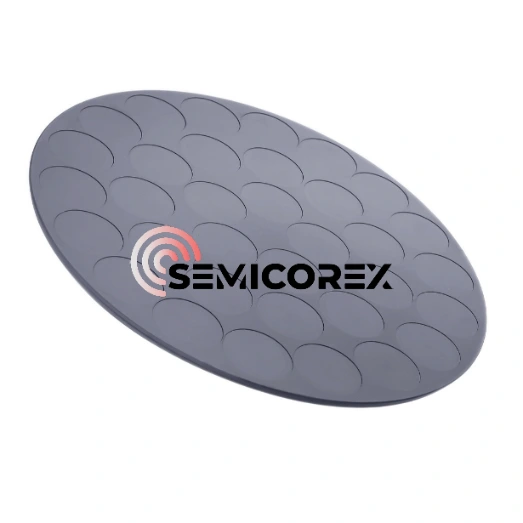

Чистота CVD-покрытий SiC достигает чистоты на уровне ppb (класс 9N, выше 99,999995%), что значительно превосходит большинство графитовых материалов. Это означает, что загрязнение пластиныГрафитовый токоприемник с CVD-покрытием SiCповерхность снижается до почти незначительного уровня.
Чувствительные элементы MOCVD имеют тенденцию подвергаться повреждениям из-за быстрых колебаний температуры. Благодаря корректировкам процесса,CVD-карбид кремнияПокрытия могут прочно связываться с графитовой основой и адаптироваться к коэффициенту теплового расширения графита, эффективно снижая риск растрескивания, вызванного резкими изменениями температуры.
В кислородсодержащих средах при температуре ниже 1600°C на поверхности графитовых токоприемников с CVD-покрытием SiC естественным образом образуется ультратонкая защитная пленка SiO₂. Это CVD-покрытие SiC может предотвратить дальнейшее окисление, вызывающее эрозию внутренних графитовых токоприемников, действуя в качестве крайней меры даже в тяжелых обстоятельствах, таких как незапланированный забор воздуха во время процесса.
