Как выбрать оптимальные графитовые изделия для вашего применения?

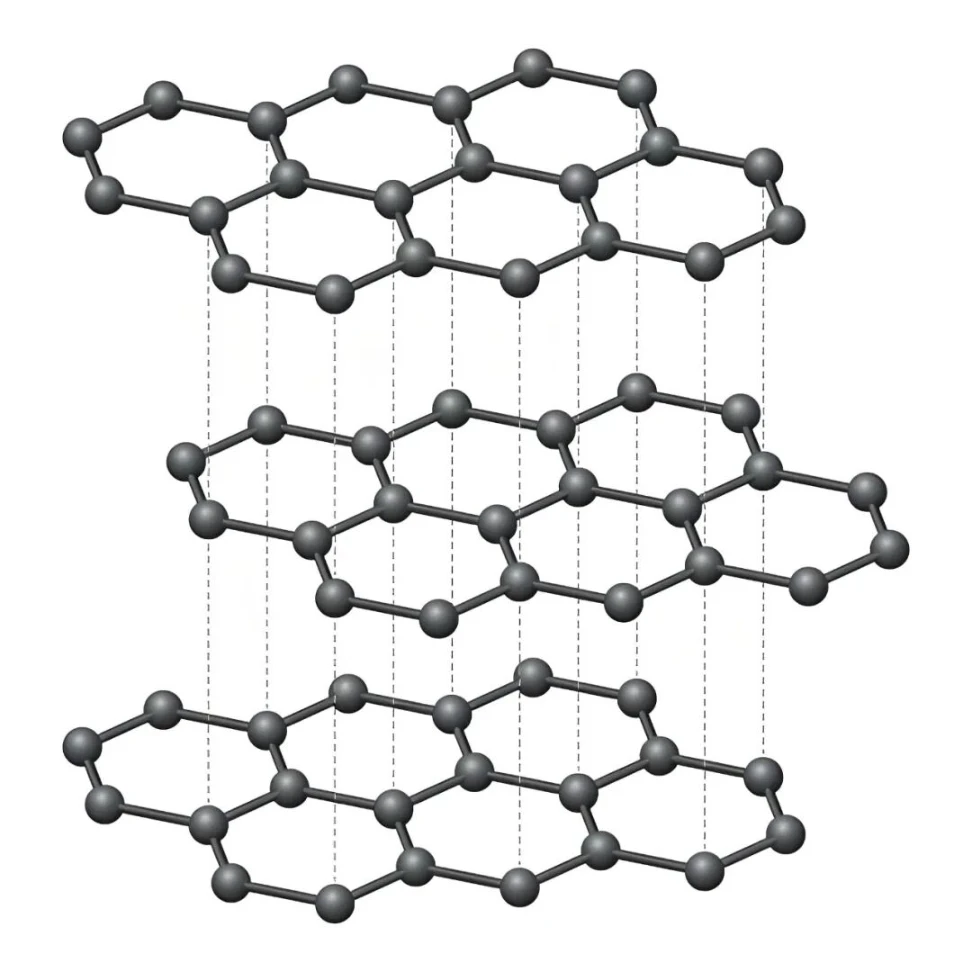

Графит — аллотроп углерода с гексагональной кристаллической слоистой структурой. Оно может похвастаться превосходной электропроводностью, теплопроводностью, смазывающей способностью, устойчивостью к высоким температурам, термостойкостью и химической стабильностью и известно как «черное золото». По этим причинам он широко используется в металлургии, машиностроении, химической технологии, фотоэлектрической, полупроводниковой, атомной промышленности, национальной оборонной и аэрокосмической промышленности и сегодня стал незаменимым неметаллическим материалом для разработки высоких и новых технологий.

Различные сценарии применения предъявляют разные требования к характеристикам графитовых изделий, поэтому точный выбор материала является ключевым шагом в применении графитовых изделий. Выбор графитовых компонентов с характеристиками, соответствующими сценариям применения, может не только эффективно продлить срок их службы и снизить частоту замены и затраты, но также помочь улучшить качество производства и выход конечной продукции.

1. Чистота графитового материала.

Чистота графитового материала напрямую определяет долговечность компонентов. Примеси (такие как Fe, Si, Al) в графитовых компонентах в высокотемпературной вакуумной среде образуют легкоплавкие соединения, которые медленно разрушают графитовые компоненты и приводят к растрескиванию и повреждению. Для применения высокоточных вакуумных печей в области полупроводников основные компоненты, такие как графитовые нагреватели, графитовые тигли, графитовые изоляционные цилиндры и графитовые держатели, должны быть изготовлены из графита высокой чистоты с чистотой 5N и выше, а зольность материала должна строго контролироваться ниже 10 частей на миллион.

2. Плотность и структура графитового материала.

Плотность и структура часто упускаются из виду при выборе графитового материала, однако эти два показателя являются основными факторами, определяющими термостойкость и сопротивление ползучести графитовых компонентов. Чем выше плотность графитового материала, тем меньше пористость компонентов, тем выше их устойчивость к газопроницаемости и термическому удару и тем меньше вероятность их растрескивания в процессе эксплуатации. В качестве примера возьмем изостатически прессованный графит: этот тип графита имеет изотропную погрешность менее 1% и однородные характеристики теплового расширения. Его термостойкость более чем на 30% выше, чем у обычного формованного графита, а его сопротивление ползучести в 3–5 раз выше, чем у экструдированного графита, что делает его идеальным материалом для вакуумных печей, подвергающихся частым термическим циклам.

3. Согласование температуры

Нет необходимости слепо гоняться за высококачественными материалами при выборе графитовых компонентов. Точный выбор материала, основанный на максимальной рабочей температуре вакуумной печи, позволяет не только контролировать затраты, но и обеспечить долговечность компонентов, достигая максимальных затрат.

Рабочая температура ниже 1600 ℃:Обычный графит высокой чистоты может использоваться для удовлетворения основных требований применения.

Рабочая температура от 1600 ℃ до 2000 ℃:Высокочистый мелкозернистыйизостатический графитявляется подходящим выбором, который сочетает в себе долговечность и экономичность.

Рабочая температура превышает 2000 ℃:Следует выбирать изостатический графит, пиролитический графит или композиты C/C, чтобы обеспечить постоянную производительность в суровых высокотемпературных условиях эксплуатации.

4. Обработка поверхности

Применение соответствующей обработки поверхности графитовых компонентов эквивалентно добавлению к ним «защитного экрана», который может эффективно противостоять окислению и средней эрозии и значительно продлить срок их службы. Ниже приведены несколько распространенных методов обработки поверхности графитовых компонентов:

CVD-покрытие SiC

Однородный и плотныйCVD-покрытие SiCможет значительно повысить температуру стойкости к окислению графитовых компонентов и подходит для большинства графитовых компонентов вакуумных печей, таких какобогреватели, тиглии изоляционные цилиндры. Это покрытие может эффективно противостоять эрозии химических газов, таких как кислород, хлор и пары кремния, в рабочей среде.

TaC-покрытие

По сравнению с покрытием CVD SiC,покрытие из карбида танталаобладает лучшей коррозионной стойкостью и устойчивостью к высоким температурам, а также может выдерживать сверхвысокие температуры и экстремальные условия химической коррозии, такие как суровые сценарии применения печей для выращивания кристаллов карбида кремния.

Кремниевая инфильтрация/поверхностное уплотнение

Пропитка кремнием рекомендуется для некоторых несущих графитовых компонентов и композитов C/C. После обработки твердость, износостойкость и сопротивление ползучести компонентов значительно улучшаются. Пропитка смолой или обработка пиролитическим углеродом также могут быть применены для заполнения поверхностных пор графитовых компонентов, уменьшения газовыделения и улучшения воздухонепроницаемости.
