Система теплового поля на основе углерода

● 2026-07-02 ● - ● Оставьте мне сообщение

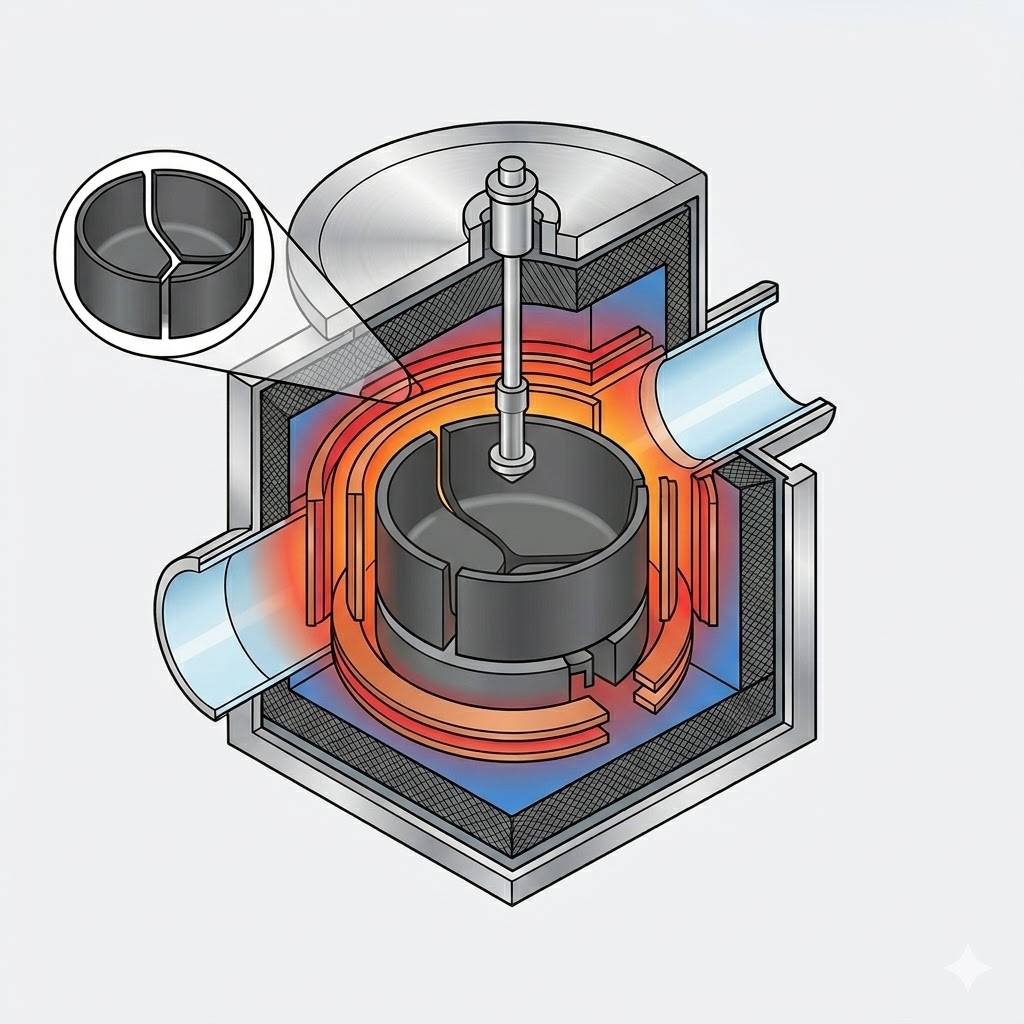

1. Роль тепловых полей на основе углерода превратилась из изоляционных компонентов в технологические оконные регуляторы.

Ценность теплового поля на основе углерода выходит далеко за рамки традиционной теплоизоляции. В современных системах выращивания кристаллов он функционирует как комплексная платформа управления процессом, которая напрямую влияет на качество кристаллов, производительность и эксплуатационные расходы. Его основные функции можно свести к четырем уровням:

Функциональный уровень	Основная функция	Ключевые показатели эффективности
Структурная поддержка	Поддерживаеткварцевые тигли, обогреватели, тепловые экраны, иинсуцилиндрыдля обеспечения механической устойчивости крупномасштабных тепловых полевых систем.	Размер печи, размеры теплового поля, размер тигля и загрузочная способность
Распределение тепла	Контролирует пути излучения, проводимости и конвекции, регулируя тепловой баланс между расплавом и границей раздела роста кристаллов.	Градиент температуры, форма интерфейса, скорость вытягивания и энергопотребление.
Управление потоками газа	Направляет поток аргона, а в системах SiC PVT - транспорт материала в паровой фазе, удаляя при этом летучие частицы, такие как SiO и CO.	Характеристики поля течения, уровень примесей кислорода и углерода, образование отложений и срок службы теплового поля
Контроль качества	Влияет на концентрацию кислорода, концентрацию углерода, однородность удельного сопротивления, плотность дислокаций, распределение напряжений и стабильность кристаллической структуры.	Совместимость с кремнием N-типа, контроль политипа SiC и управление дефектами

Общедоступные характеристики оборудования указывают на то, что фотоэлектрическая технология выращивания кристаллов Чохральского (CZ) вступила в новый этап, характеризующийся более крупными печами, большими тепловыми полями, увеличенной зарядной способностью, интеллектуальным вытягиванием кристаллов и усовершенствованным контролем низкого содержания кислорода.

Согласно опубликованным спецификациям, некоторые передовые системы выращивания кристаллов имеют размер основной камеры Φ1700 × 2100 мм и поддерживают тепловые поля диаметром до 42 дюймов. Совместимые размеры тиглей включают 33, 37, 40 и 42 дюйма, что соответствует загрузочной емкости примерно 700 кг, 1000 кг, 1200 кг и 1300 кг соответственно.

Кроме того, эти системы демонстрируют значительные улучшения операционной эффективности, в том числе:

· Потребляемая мощность при росте постоянного диаметра всего 42 кВт.

· Расход охлаждающей воды всего 20 м³/ч.

· Суточная производительность кристаллов превышает 200 кг.

· Совместимость с технологией непрерывного Чохральского (CCz) и конфигурациями выращивания кристаллов с помощью магнитного поля.

Эти разработки показывают, что конструкция теплового поля стала решающим фактором, определяющим качество кристаллов, эффективность производства и общую стоимость производства.

2. Размеры печи

2.1 Фотоэлектрические печи для выращивания монокристаллов CZ

Масштабирование печей для выращивания кристаллов CZ предполагает гораздо больше, чем просто увеличение размеров печи. Успешный проект крупномасштабной печи требует скоординированной оптимизации следующих параметров:

· Диаметр основной камеры

· Высота вспомогательной камеры

· Размеры горловины

· Размер тигля

· Зазор теплозащитного экрана

· Интерфейсы подачи

· Вакуумные и вытяжные пути

Типичная инженерная логика проектирования крупномасштабных печей кратко изложена ниже:

Параметр	Инженерное значение	Влияние на характеристики теплового поля
Диаметр основной камеры	Определяет максимальный диаметр теплового поля, толщину изоляции и размеры нагревателя.	Камеры большего размера увеличивают тепловую инерцию, что приводит к более медленному реагированию на температуру.
Размер горловины	Определяет допустимые размеры кристаллических стержней, теплозащитных экранов, направляющих цилиндров и узлов верхнего вала.	Чрезмерно маленькое горло ограничивает тепловое поле и гибкость конструкции направляющей потока.
Высота вспомогательной камеры	Определяет допустимую длину кристалла, пространство для охлаждения и время цикла экстракции кристаллов.	Большая высота способствует более длительному росту кристаллов и более высокому производственному потенциалу.
Диаметр тигля	Определяет начальную загрузочную емкость, глубину расплава и зону растворения кислорода.	Тигли большего размера повышают производительность, но усложняют контроль кислорода.
Внешний интерфейс подачи	Позволяет OCz, CCz или несколько операций пополнения.	Удлиняет производственные циклы и увеличивает выпуск продукции, но также повышает риск накопления примесей.

Следует различать два разных показателя взимания платы:

Начальная зарядная емкость

Это относится к количеству сырья, загружаемого в тигель за один раз, и напрямую определяется размером тигля. В общедоступных спецификациях оборудования обычно указывается грузоподъемность от 700 кг до 1300 кг.

Общая мощность загрузки на кампанию печи

Это включает в себя несколько циклов перезарядки или непрерывные операции подачи в течение всего производственного цикла. В результате общий объем материала, перерабатываемого за время печной кампании, может значительно превышать первоначальную загрузку.

Например, отраслевые сравнения, раскрытые в публичных проспектах, показывают, что:

· Тепловое поле диаметром 32 дюйма позволяет перерабатывать до 3000 кг материала за одну печную кампанию.

· Тепловое поле диаметром 36 дюймов позволяет перерабатывать до 3500 кг материала за одну печную кампанию.

Эти значения представляют собой общую производительность за весь рабочий цикл, а не единовременную загрузочную способность тигля.

2.2 Печи для выращивания кристаллов SiC PVT

Масштабирование PVT-печей для выращивания кристаллов карбида кремния (SiC) значительно сложнее, чем расширение традиционных кремниевых систем CZ.

В отличие от процесса Чохральского, кристаллы SiC не выращиваются из расплавленной фазы. Вместо этого физический перенос паров (PVT) основан на сублимации исходного порошка SiC при чрезвычайно высоких температурах. Образующиеся пары переносятся по осевому градиенту температуры и впоследствии кристаллизуются на относительно более холодном затравочном кристалле SiC.

Исследование, опубликованное Королевским химическим обществом (RSC, 2026) по выращиванию кристаллов SiC PVT диаметром 150 мм, описывает термическую систему как состоящую из пяти основных компонентов:

· Теплоизоляционный войлок

· Графитовый тигель

· Затравочный кристалл SiC

· Исходный материал SiC

· Резистивный нагреватель

Во время роста кристаллов исходный порошок сублимируется при высокой температуре, образуя частицы паровой фазы, которые мигрируют вверх под температурным градиентом, а затем осаждаются на более низкотемпературный затравочный кристалл с образованием монокристалла.

Следовательно, увеличение размера печи PVT SiC – это не просто вопрос достижения более высоких температур. К основным инженерным задачам относятся:

а. Поддержание достаточного осевого температурного градиентадля непрерывного управления процессом сублимации-транспорта-кристаллизации.

б. Минимизация радиальных градиентов температурыдля уменьшения термического напряжения, предотвращения растрескивания кристаллов и подавления трансформации политипов.

в. Сохранение стабильности теплового поляна протяжении всего процесса роста, поскольку исходный порошок постепенно расходуется.

д. Поддержание контролируемого интерфейса роста кристалловпри переходе к производству 8-дюймовых и будущих 12-дюймовых пластин SiC.

По сравнению с выращиванием кристаллов кремния, тепловое поле в PVT-системах SiC должно обеспечивать значительно более высокую температурную стабильность и более точный термоконтроль, что делает проектирование теплового поля одной из наиболее важных технологий для производства кристаллов SiC большого диаметра.

3. Критическая связь между конструкцией оборудования и характеристиками теплового поля.

Взаимосвязь между конфигурацией печи, конструкцией теплового поля, качеством кристалла и стоимостью производства можно резюмировать следующим образом:

Оборудование/переменная процесса	Реакция теплового поля	Кристальное качество ответа	Влияние на стоимость
Больший размер печи	Более высокая тепловая инерция и более длинные пути потока газа.	Сложнее поддерживать радиальную однородность температуры.	Увеличение производственной мощности, но увеличение затрат на ввод в эксплуатацию
Большее тепловое поле	Улучшенная теплоизоляция с меньшими потерями тепла.	Более сложный контроль примесей кислорода и углерода.	Более низкая стоимость амортизации на пластину, но более высокая стоимость компонентов теплового поля
Большой тигель	Увеличение объема расплава и большее растворение кислорода со стенок тигля.	Более высокие риски колебаний концентрации кислорода и изменения удельного сопротивления.	Большая загрузочная способность и снижение себестоимости продукции на килограмм.
Более глубокое положение теплозащитного экрана	Улучшенное охлаждение кристалла и увеличенный осевой температурный градиент (G)	Потенциал более высокой скорости вытягивания, но повышенный риск нестабильности интерфейса.	Повышенная производительность при необходимости более строгого контроля разрушения кристаллов.
Увеличенный расход аргона	Более сильное удаление примесей и улучшенная конвективная теплопередача.	Более низкие концентрации кислорода и углерода, но потенциально более сильные колебания температуры.	Повышенный расход аргона и более высокие требования к вакуумной откачке.
Пониженное давление в печи	Улучшенное испарение и удаление летучих веществ	Модифицированные механизмы осаждения и обратной диффузии	Повышенные требования к производительности выхлопной системы и надежности герметизации.
Более высокая скорость тяги	Повышенное выделение скрытого тепла, требующее более мощной охлаждающей способности.	Большее изменение V/G и более высокий риск смещения	Более высокая производительность с потенциальным снижением выхода продукции
Многозонное управление нагревателем	Улучшенная управляемость температурным полем	Лучшая оптимизация формы границы раздела кристаллов и транспорта кислорода.	Увеличение сложности оборудования и стоимости ввода в эксплуатацию.
Магнитное поле / Технология CCz	Более стабильная конвекция расплава и непрерывная подача.	Улучшенный контроль низкого содержания кислорода и однородность удельного сопротивления	Более высокие капитальные вложения при одновременном обеспечении передового производства кремния N-типа
Многозонное тепловое поле SiC	Независимая оптимизация осевой движущей силы и радиальной однородности температуры.	Уменьшение политипного перехода, плотности дислокаций и растрескивания кристаллов.	Более высокий выход кристаллов при повышенной сложности системы управления

Непрерывная эволюция оборудования для выращивания кристаллов показывает, что тепловое поле больше не является просто пассивной структурной сборкой. Вместо этого он превратился в интегрированную систему управления процессом, которая одновременно управляет теплообменом, гидродинамикой, массопереносом, распределением примесей и качеством кристаллов.

Поскольку диаметр пластин продолжает увеличиваться, а полупроводниковые материалы становятся все более совершенными, будущие системы теплового поля будут все больше полагаться на цифровое моделирование, мультифизическую оптимизацию, интеллектуальный контроль температуры и индивидуальный дизайн углеродно-графитовых компонентов для достижения более высокой производительности, снижения плотности дефектов и повышения эффективности производства.

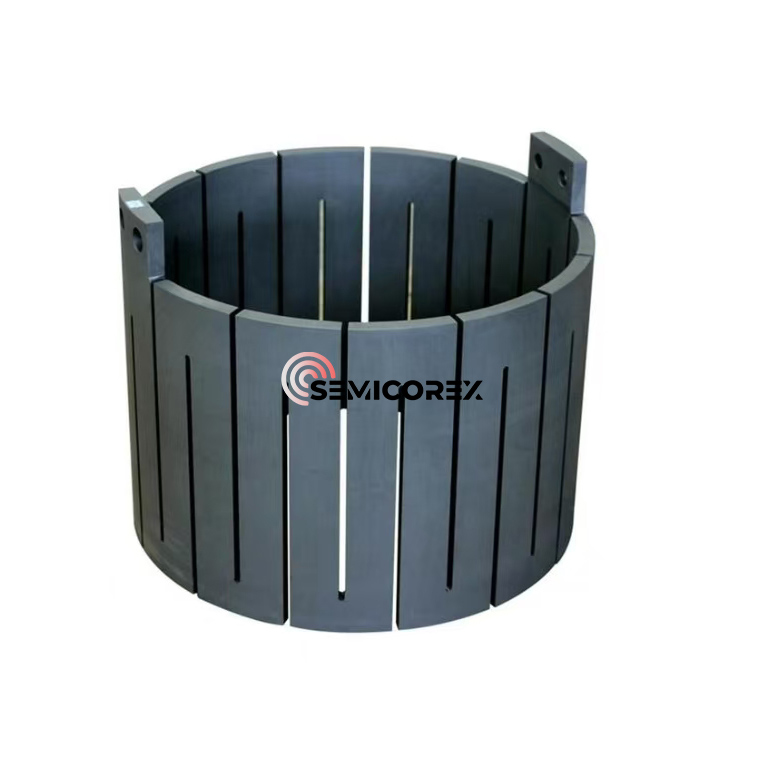

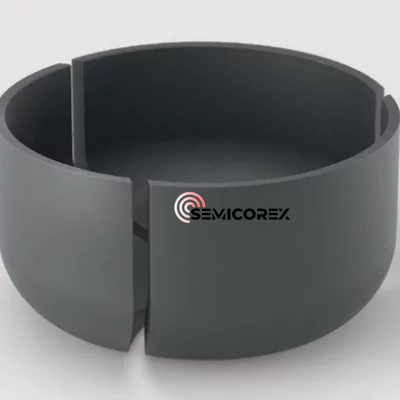

Semicorex поставляет комплексный портфель высокопроизводительныхграфитикварцкомпоненты для передовых термополевых систем, используемых в процессах выращивания кристаллов кремния и SiC. Наша продукция обеспечивает превосходную термическую стабильность, увеличенный срок службы и исключительную стабильность технологического процесса. Для получения индивидуальных решений или дополнительной технической информации свяжитесь с нашей командой инженеров.
