Керамические вакуумные патроны

Керамические вакуумные патроны— это инструменты, используемые для зажима и переноски полупроводниковых пластин при производстве полупроводниковых пластин. Они отличаются высокой плоскостностью и параллельностью, плотной и однородной структурой, высокой прочностью, хорошей воздухопроницаемостью, равномерной силой адсорбции и легкостью обрезки. Они подходят для таких процессов, как утончение, резка, шлифовка, очистка и обработка при производстве полупроводниковых пластин, эффективно решая многие проблемы, такие как отпечатки пластин, электростатический пробой чипа и загрязнение частицами. В практическом применении они достигают чрезвычайно высокого качества обработки полупроводниковых пластин.

Роль керамического вакуумного патрона

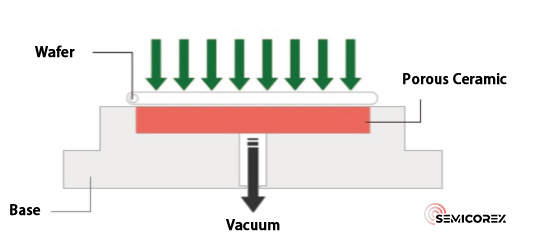

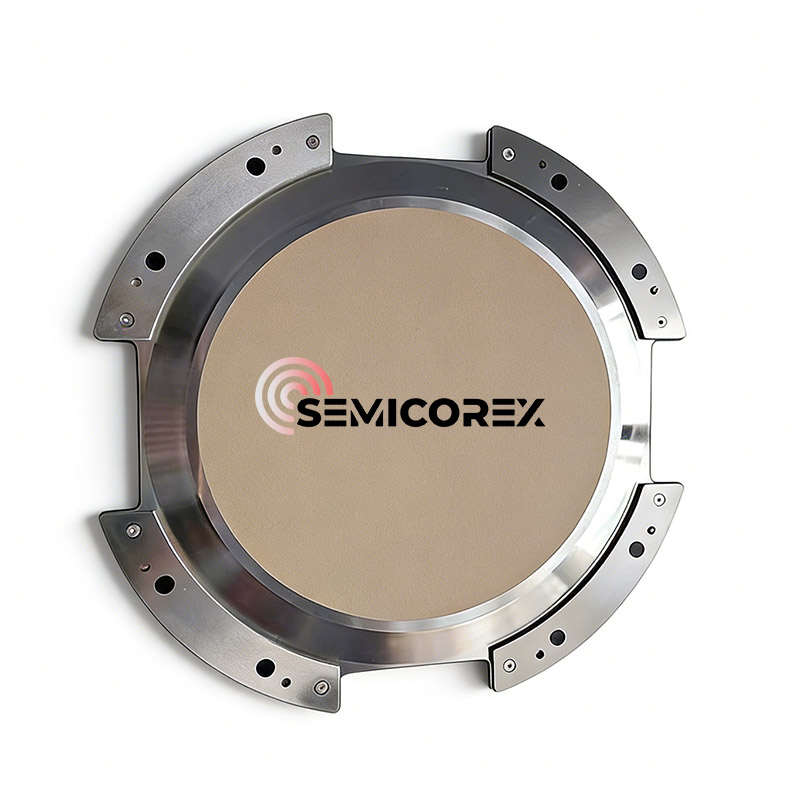

A керамический вакуумный патронпредставляет собой сверхточное технологическое приспособление, основанное на принципе вакуумной адсорбции. В основном он изготавливается из современных керамических материалов, таких как оксид алюминия, нитрид алюминия или карбид кремния. Через точно обработанные вакуумные каналы или пористые структуры на адсорбционной поверхности он соединяется с внешней вакуумной системой, образуя однородное поле отрицательного давления.

В высокотехнологичных производствах, таких как производство полупроводников и панелей дисплеев, основная ценность керамических вакуумных патронов заключается в их способности исключить традиционные методы механического зажима. Используя только равномерно распределенную силу адсорбции, они могут прочно удерживать ультратонкие и ультрахрупкие пластины или стеклянные подложки без контакта или загрязнения частицами на протяжении всего процесса. В то же время, благодаря наноразмерной плоскостности поверхности, чрезвычайно высокой жесткости и превосходной термохимической стабильности, он может обеспечить практически идеальную опорную поверхность для позиционирования заготовки в суровых технологических условиях, тем самым обеспечивая точность и производительность критических процессов, таких как фотолитография, контроль и шлифование.

Почему керамика

В сценариях высокотехнологичного производства патроны являются не просто «инструментами адсорбции», а скорее важными приспособлениями, которые напрямую определяют стабильность процесса и выход продукта. Среди многочисленных материалов широко выбираются керамические материалы, что точно отражает то, как современные керамические материалы систематически решают болевые точки отрасли. С инженерной точки зрения это можно резюмировать как «четыре высоких» требования:

(1) Высокая плоскостность и высокая жесткость

В процессах производства полупроводников и дисплеев обрабатываемые кремниевые пластины и стеклянные подложки часто бывают чрезвычайно тонкими, их толщина составляет всего десятки микрометров. В таких масштабах любой малейший изгиб, вибрация или неравномерное локальное напряжение могут привести к поломке, деформации пластины или даже напрямую повлиять на точность выравнивания таких важных процессов, как фотолитография.

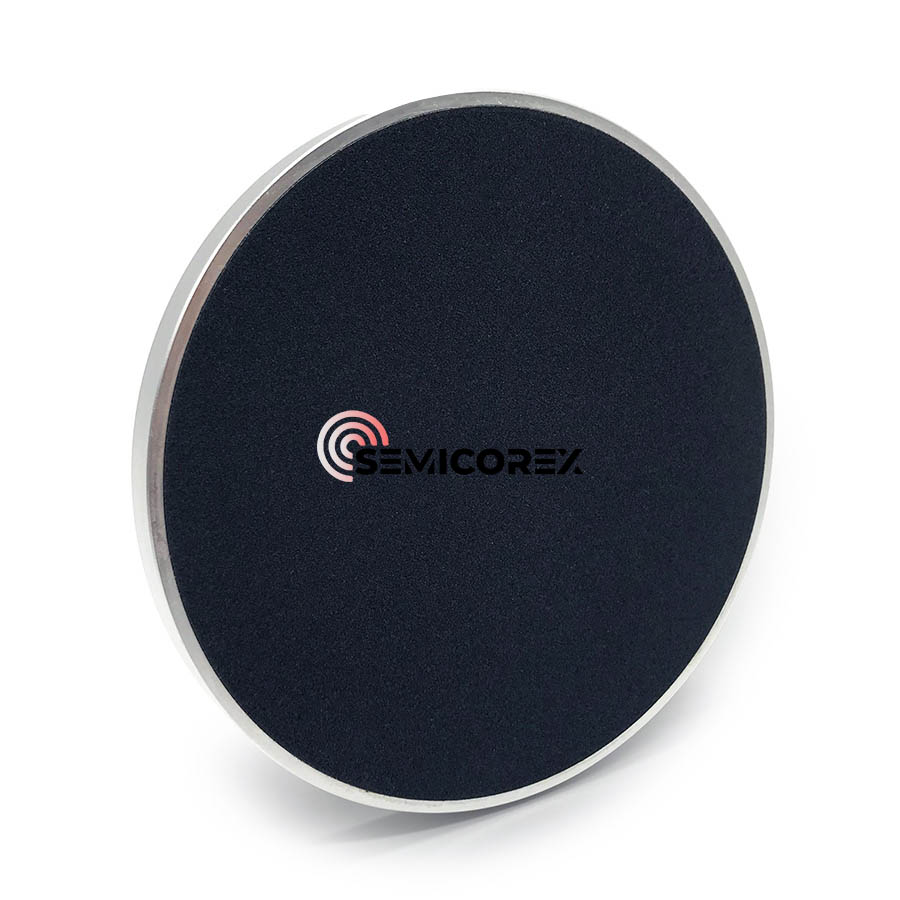

Усовершенствованные керамические материалы (такие как оксид алюминия и карбид кремния) могут достигать субмикрометровой или даже нанометровой плоскостности за счет прецизионного спекания и процессов высокоточного шлифования и полировки. В то же время их высокий модуль упругости придает патрону чрезвычайно высокую структурную жесткость, практически не допуская деформации при вакуумной адсорбции, обеспечивая тем самым абсолютно стабильную опорную плоскость для процесса.

(2) Высокая чистота и химическая инертность

В цехах по производству полупроводников предъявляются чрезвычайно строгие требования к чистоте. Технологическое оборудование должно быть не только очищено от твердых частиц, но также предотвращать выделение ионов металлов и выдерживать многократное воздействие различных чистящих химикатов.

Керамика, как неорганический неметаллический материал, имеет плотную и гладкую поверхность, что делает ее менее склонной к образованию частиц. Кроме того, они немагнитны, не содержат мигрирующих металлических элементов и обладают чрезвычайно высокой химической стабильностью. Они сохраняют стабильную работу в средах с сильными кислотами, сильными щелочами и органическими растворителями, что делает их идеальными для длительного применения в процессах в чистых помещениях высокого уровня.

(3) Высокая долговечность и долгосрочная стабильность

На автоматизированных производственных линиях, работающих круглосуточно и без выходных, керамические патроны должны выдерживать тысячи циклов адсорбции и высвобождения, а также долговременные колебания температуры и даже высокотемпературные технологические среды. Это предъявляет чрезвычайно высокие требования к износостойкости, усталостной стойкости и термостойкости материала.

По сравнению с металлами или полимерами керамика обладает более высокой твердостью и износостойкостью, а ее поведение при тепловом расширении стабильно, что делает ее менее склонной к ползучести или ухудшению характеристик. Срок его службы обычно значительно дольше, чем у традиционных патронов из материалов, с меньшей частотой обслуживания и замены, что делает его более экономичным с точки зрения общей стоимости жизненного цикла.

(4) Высокоинтегрированный функциональный дизайн

В более совершенных полупроводниковых процессах функция керамических патронов больше не ограничивается вакуумной адсорбцией. Например, в вакуумных камерах, используемых для сухого травления и осаждения тонких пленок (CVD/PVD), традиционные отверстия для вакуумной адсорбции могут нарушить атмосферу и распределение давления внутри камеры.

На этом этапе ключевым решением становится «электростатический патрон (ESC)». ЭСК используют электростатическую силу, создаваемую керамическим диэлектрическим слоем под приложенным электрическим полем, для адсорбции пластин. Это не только позволяет избежать взаимодействия вакуумных отверстий с технологической средой, но также позволяет интегрировать нагреватели и охлаждающие каналы внутри патрона, обеспечивая точный контроль температуры пластины (от низких температур до температуры выше 500°C), что является важной основой для успешного внедрения передовых процессов.

Сценарий применения

Керамические патроны широко используются в высокотехнологичных областях производства, таких как полупроводники, панели дисплеев, фотоэлектрические устройства и прецизионная оптика.

В полупроводниковых процессах они служат важной платформой для фотолитографии, травления, полировки и контроля. В индустрии дисплеев они обеспечивают стабильную поддержку и транспортировку сверхтонких стеклянных подложек большого размера. При производстве фотоэлектрических элементов они обеспечивают безопасное обращение с тонкими и хрупкими кремниевыми пластинами во время резки и испытаний.

Их основная ценность заключается в предоставлении прецизионного решения для фиксации ультратонких, ультраплоских и ультрахрупких заготовок без механического напряжения или загрязнения частицами, что является краеугольным камнем обеспечения высокой производительности и эффективности в современном точном производстве.
