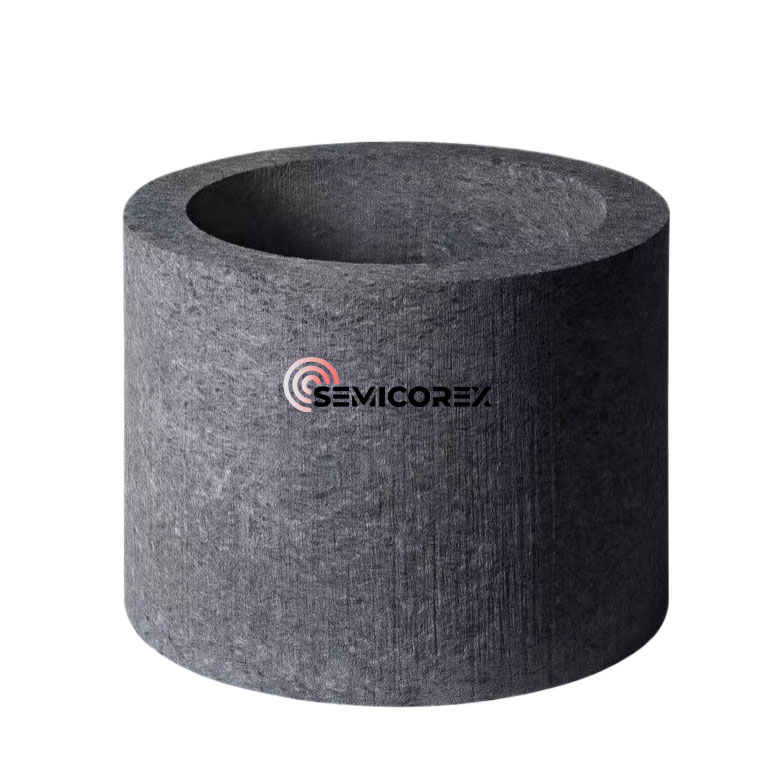

Теплоизоляционный материал из углеродного волокна

Комбинация мягкого войлока и жесткого/жесткого войлока по существу предполагает баланс трех вещей: теплопроводности (твердая/газовая фаза), радиационной теплопередачи, а также структуры и сборки. Сосредоточение внимания только на одном показателе (например, наименьшей высокотемпературной теплопроводности) обычно приводит к проблемам в таких областях, как прочность, стабильность размеров, утечка тепла в швах и осыпание/загрязнение волокон.

1. Функциональное позиционирование двух типовЧувствовал себя

Мягкий фетрэто больше похоже на «термостойкое тело + адаптационный слой».

Преимущества: Гибкий, сжимаемый, способный приспосабливаться к неровным поверхностям, высокая способность к заполнению швов и высокая точность сборки. Риски: Умеренная стабильность размеров, устойчивость к эрозии/износу и устойчивость к проколу; теплопроводность существенно изменяется после сжатия (уплотнение увеличивает контакт твердой фазы, что приводит к увеличению эквивалентной теплопроводности).

Твердый фетрбольше похоже на «структурную/тепловую защиту поверхности + слой, сохраняющий форму».

Распространенный подход заключается в пропитке мягкого войлока смолой, а затем его карбонизации для создания «ламинированного/закаленного войлока», который поддается механической обработке и имеет более высокую прочность. Некоторые компании, производящие углеродный войлок, прямо заявляют, что их продукция «сделана из мягкого войлока, пропитанного смолой» и обеспечивает типичные параметры, такие как высокотемпературная теплопроводность и плотность. Риски: Затвердевание/уплотнение часто увеличивает теплопроводность твердой фазы; в то же время твердый слой становится более «хрупким», что делает его более склонным к растрескиванию вблизи швов или точек крепления при термоциклировании / напряжении при сборке (требуется детальный анализ конструкции).

2. Суть композитной конструкции: приоритет «излучения» при распределении плотности (особенно на высокотемпературной стороне).

Схема приравнивания излучения к (k_rad) и объяснения роли микроструктуры с использованием коэффициента экстинкции/оптической толщины очень подходит для управления наслоением мягкого/твердого фетра: радиационный член на высокотемпературном конце увеличивается с (T3), тогда как (k_rad) примерно пропорционален (1/βR) в диффузионном приближении Россланда; чем больше оптическая толщина (τ=βL), тем более «непрозрачен» материал и тем труднее проникнуть излучению.

Вывод (наиболее полезный для наслоения): для подавления излучения отдайте предпочтение размещению слоев с более высоким ослаблением/более высокой оптической толщиной вблизи горячей поверхности; для подавления твердофазной теплопроводности уделите приоритетное внимание контролю объемной толщины. Это физическая отправная точка «градиента плотности/иерархической структуры».

3. Три наиболее часто используемые и менее подверженные проблемам структурные комбинации.

A: тонкий твердый войлок на горячей поверхности + толстый мягкий войлок на спине («кожа с горячей поверхностью + изолирующий корпус»)

Когда использовать: Когда горячая поверхность подвержена истиранию/эрозии/трению при удалении или когда вам необходимо обработать горячую поверхность (нарезание канавок, позиционирование, структуры, направляющие воздух/поток).

Остерегайтесь выпадения волокон, подъема воздушного потока или деформации, вызванной локальным тепловым ударом на горячей поверхности из мягкого войлока.

Почему это эффективно: тонкий твердый войлок, расположенный рядом с горячей поверхностью, может «поглощать» часть излучения (увеличивая оптическую толщину горячего конца), обеспечивая при этом износостойкую поддержку; основная толщина по-прежнему покрывается мягким войлоком, что позволяет избежать слишком плотной структуры в целом, что привело бы к увеличению теплопроводности в твердой фазе.

Ключевые моменты: Не переусердствуйте с толщиной твердого войлока: чем толще твердый слой, тем выше риск твердофазной теплопроводности/тепловых мостиков; Ценность твердого слоя больше заключается в «защите от радиации + механическая оболочка».

Вариант B: Мягкий войлок с горячей поверхностью (с дополнительной графитовой фольгой/бумагой) + внешняя пластина из твердого фетра («чистая горячая поверхность + структурный экзоскелет»)

Когда использовать: Типичная футеровка высокотемпературной печи/вакуумной печи/печи для спекания: для горячей поверхности приоритетом является чистота и однородность температуры, а для внешней поверхности приоритетом является фиксация и сохранение формы.

Слой изоляции необходимо превратить в «модульную/сменную» панель или цилиндр.

Данные отраслевой практики: в этом типе футеровки печи используются пластины из мягкого/твердого войлока для создания прямоугольной или многоугольной изоляции полости печи. В общедоступной информации прямо упоминается добавление графитовой фольги между слоями для улучшения характеристик и герметизации соединений, а также подчеркивается необходимость достижения прочных и герметичных соединений с помощью систем соединения/крепления.

Почему такое расположение работает: мягкий войлок легче прилипает к горячей поверхности, уменьшая зазоры (зазоры могут легко стать «каналами излучения» при высоких температурах); графитовая фольга/поверхностный слой также выполняет функции «отражения/изоляции/предотвращения образования волокон»; внешний твердый войлок поддерживает конструкцию и установку (шпильки, зажимы, нахлесты), снижая риск сдавливания или смещения мягкого войлока.

Вариант C: Многослойная иерархическая плотность (жесткий → полутвердый → мягкий), с «радиационной защитой» на горячем конце и «низкой твердофазной теплопроводностью» на холодном конце.

Когда использовать: Высокие температуры (высокий коэффициент излучения), чувствительность к весу/толщине; высокие требования к термоциклированию и сроку службы с целью снижения концентрации напряжений и риска растрескивания на отдельных интерфейсах.

Почему он более стабилен: это делает «высокое затухание на горячем конце» варианта А более плавным: несколько слоев на горячем конце обеспечивают более высокую (бета) (более высокую оптическую толщину), в то время как основная толщина на холодном конце поддерживает низкую твердофазную теплопроводность; он также рассеивает градиент сжатия сборки и термическую усадку, уменьшая «ступени напряжения» на жестких/мягких одиночных интерфейсах.

Semicorex предлагает высококачественныетеплоизоляционные войлочные изделия. Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, пожалуйста, не стесняйтесь обращаться к нам.
