Что такое система сухого газового уплотнения?

В современной промышленности используется множество мощных и высокоскоростных машин с жидкостной средой (таких как турбокомпрессоры и воздуходувки), а их уплотнительные элементы в критических секциях работают в экстремальных рабочих условиях, характеризующихся высокой скоростью вращения, повышенным давлением и высокой температурой. Обычные механические уплотнения контактного типа больше не подходят для таких сложных сценариев применения. Поэтому системы сухого газового уплотнения с их выдающимися характеристиками получили широкое распространение в качестве бесконтактного уплотнительного решения премиум-класса для этих критически важных применений.

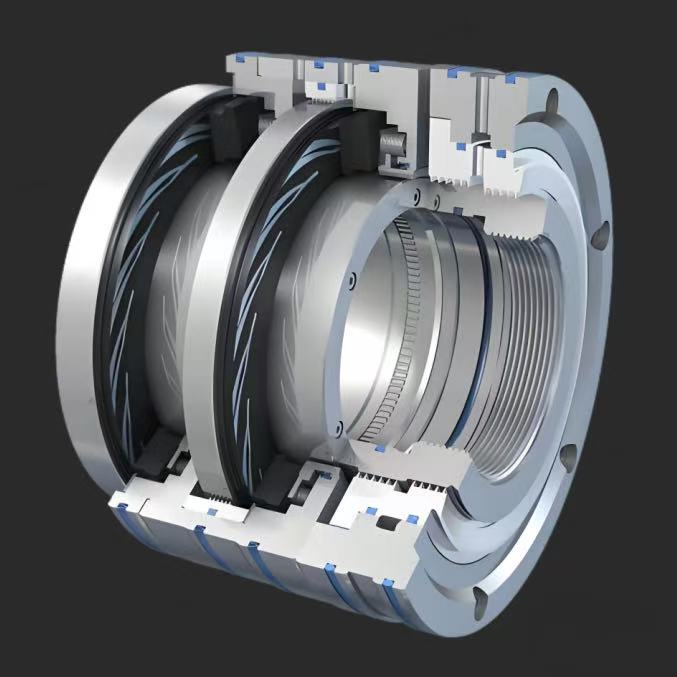

Система сухого газового уплотнения представляет собой бесконтактную систему уплотнения вала, в которой в качестве рабочей среды используется газ. Обрабатывая гидродинамические канавки на уплотнительных поверхностях, системы сухого газового уплотнения используют гидродинамический эффект, возникающий во время вращения, для формирования стабильной газовой пленки между уплотняющими поверхностями. Эта стабильная газовая пленка может сохранять уплотняющие поверхности в бесконтактном состоянии, тем самым обеспечивая эффективную герметизацию газов и жидкостей.

Основные компоненты систем сухого газового уплотнения

1. Уплотнительные компоненты: включая вращающиеся кольца, неподвижные кольца, пружины, уплотнительные кольца.

2. Системы газоснабжения

3. Системы управления: включая такое оборудование, как датчики давления, расходомеры.

Преимущества систем сухого газового уплотнения

1. Бесконтактная работа, отсутствие трения и износа, длительный срок службы уплотнений и низкие затраты на техническое обслуживание.

2. Низкая утечка, превосходный эффект уплотнения газовой пленки, утечка намного ниже, чем у традиционных уплотнений.

3. Отсутствие загрязнения технологической среды маслом и упрощение системы.

4. Адаптируется к высокой скорости и высокому давлению, не ограничивается значением PV.

Основные типы и сценарии применения

1. Однозабойное сухое газовое море.l

Он хорошо подходит для условий эксплуатации при среднем и низком давлении, что допускает небольшие утечки технологического газа в окружающую атмосферу, например, в компрессорах, работающих с неопасными газами, включая воздух, азот и углекислый газ.

2. Двустороннее сухое газовое уплотнение.

Благодаря конструкции из двух одинарных уплотнений, расположенных друг напротив друга, он хорошо подходит для условий эксплуатации, когда утечка технологического газа в окружающую атмосферу не допускается. За счет введения уплотняющих газов между двумя уплотнениями создается барьерное уплотнение с использованием давления газа, превышающего давление среды, что позволяет проникнуть лишь небольшому количеству уплотняющего газа.

3. Тандемное сухое газовое уплотнение

Он состоит из двух или более односторонних уплотнений, соединенных последовательно, которые подходят для применений, допускающих небольшие утечки технологического газа в атмосферу, например, в компрессорах в химической и нефтеперерабатывающей промышленности. Основное уплотнение принимает на себя большую часть нагрузки давления, а резервное уплотнение обеспечивает защитное уплотнение в случае выхода из строя основного уплотнения. В некоторые тандемные системы сухих газовых уплотнений также входят лабиринтные уплотнения. Эта конфигурация подходит для применений, в которых не допускается утечка технологического газа в атмосферу и попадание уплотнительного газа в машину.
