Что такое дефекты частиц?

Дефекты частиц относятся к крошечным включениям в виде частиц внутри или на полупроводниковых пластинах. Они могут повредить структурную целостность полупроводниковых устройств и вызвать электрические неисправности, такие как короткое замыкание и обрыв цепи. Поскольку эти проблемы, вызванные дефектами частиц, могут серьезно повлиять на долгосрочную надежность полупроводниковых устройств, дефекты частиц должны строго контролироваться при производстве полупроводников.

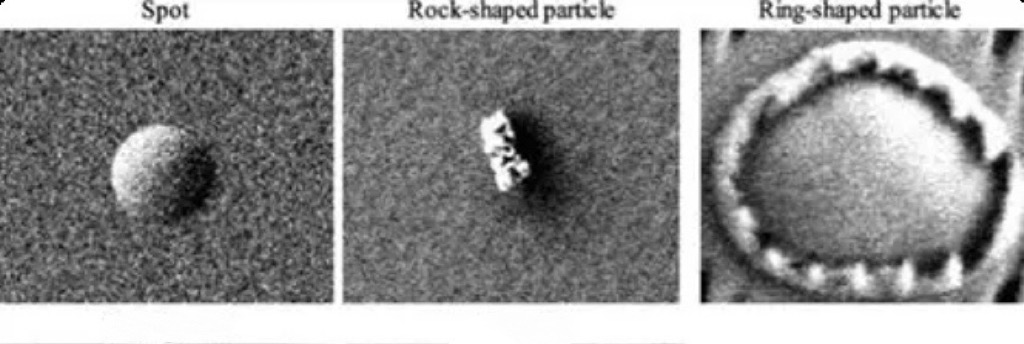

В зависимости от положения и характеристик дефекты частиц можно разделить на две основные категории: поверхностные частицы и частицы внутри пленки. Поверхностные частицы – это частицы, которые падают навафляповерхности в технологической среде, обычно представляя собой скопления с острыми углами. Под пленочными частицами понимаются те, которые попадают в пластину в процессе формирования пленки и покрываются последующими пленками с дефектами, встроенными в слой пленки.

Как возникают дефекты частиц?

Генерация дефектов частиц вызвана множеством факторов. В процессе производства пластин термическое напряжение, вызванное изменениями температуры, а также механическое напряжение, возникающее в результате обращения, обработки и термической обработки пластин, может привести к образованию поверхностных трещин или отслаиванию материала на пластинах.вафли, что является одной из основных причин дефектов частиц. Химическая коррозия, вызванная реакционными реагентами и реакционными газами, является еще одной основной причиной дефектов частиц. В процессе коррозии образуются нежелательные продукты или примеси, которые прилипают к поверхности пластины, образуя дефекты в виде частиц. Помимо двух основных факторов, упомянутых выше, распространенными причинами дефектов частиц также являются примеси в сырье, внутреннее загрязнение оборудования, пыль из окружающей среды и эксплуатационные ошибки.

Как обнаружить и контролировать дефекты частиц?

Обнаружение дефектов частиц в основном опирается на технологию высокоточной микроскопии. Сканирующая электронная микроскопия (СЭМ) стала основным инструментом обнаружения дефектов благодаря своему высокому разрешению и возможностям визуализации, способным выявить морфологию, размер и распределение мельчайших частиц. Атомно-силовая микроскопия (АСМ) отображает трехмерную топографию поверхности путем обнаружения межатомных сил и обеспечивает чрезвычайно высокую точность обнаружения наноразмерных дефектов. Оптические микроскопы используются для быстрого выявления более крупных дефектов.

Для контроля дефектов частиц необходимо принять множество мер.

1. Точно контролируйте такие параметры, как скорость травления, толщина осаждения, температура и давление.

2. Используйте сырье высокой чистоты для изготовления полупроводниковых пластин.

3. Используйте высокоточное и стабильное оборудование и проводите регулярное техническое обслуживание и очистку.

4.Повышайте навыки операторов посредством специального обучения, стандартизируйте операционную практику и усиливайте мониторинг и управление процессами.

Необходимо всесторонне проанализировать причины появления дефектов частиц, выявить точки загрязнения и принять целенаправленные решения для эффективного снижения количества дефектов частиц.
