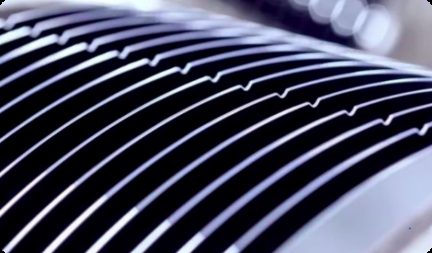

Что такое насечка на пластинах?

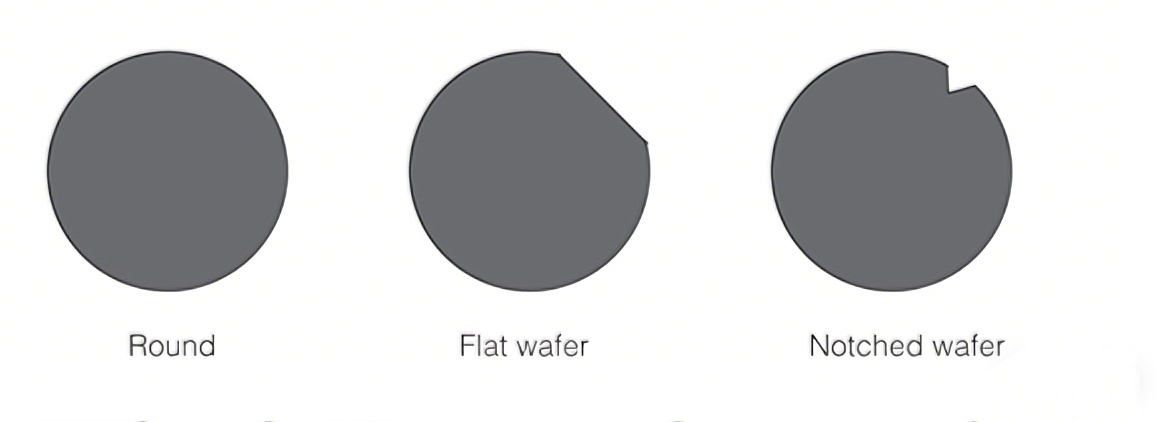

Надрез пластины представляет собой V-образную или U-образную канавку на краю пластины.полупроводниковая пластина. Это не дефект, возникший в процессе производства, а важнейший структурный маркер, который был специально разработан, основная функция которого заключается в обеспечении точного позиционирования и идентификации ориентации пластины. Плоская пластина использовалась в качестве ориентира на ранних этапах развития технологии производства пластин. Однако по мере постепенного увеличения размеров пластин конструкция с плоским краем занимала более эффективную площадь и постепенно заменялась более компактной выемкой.

Какова функция выреза на пластине?

Производство чипов — это процесс нанометрового масштаба, в котором любое отклонение направления может привести к выходу из строя схемы. Вырез на пластине, выполняющий функцию маркировки ориентации, позволяет машинам для литографии и травления быстро определять ориентацию кристалла пластины, обеспечивая точное выравнивание каждого этапа процесса. Каждый чип располагается на пластине согласно выемке, аналогичной нулевому меридиану. Эта гениальная конструкция позволяет литографировать схемы и размещать их, используя выемку в качестве исходной точки. Кроме того, роботизированные манипуляторы используют выемку на пластине, чтобы различать переднюю и заднюю стороны пластины и ее ориентацию на высокоавтоматизированной производственной линии, что значительно предотвращает повреждение пластины или ошибки процесса, вызванные неправильной эксплуатацией. Если надрез загрязнится или повредится, вся пластина может быть отклонена как несоответствующая.

Надрез на пластине также играет решающую роль в повышении производительности производства чипов. Поскольку во время производства края пластин склонны к появлению таких дефектов, как линии скольжения и трещины, точное позиционирование с помощью надрезов позволяет оборудованию точно избегать этих дефектных участков, тем самым сокращая количество отходов. Современные производственные линии также используют такие технологии, как вращение пневматической подвески для операций поиска кромок. Выступая в качестве маркера для бесконтактного обнаружения, надрез на пластине не только предотвращает загрязнение, вызванное механическим контактом, но также повышает эффективность и точность идентификации.
