вафляСклеивание является жизненно важной технологией в производстве полупроводников. Он использует физические или химические методы для соединения двух гладких и чистых пластин вместе для достижения определенных функций или облегчения процесса производства полупроводников. Это технология, способствующая развитию полупроводниковых технологий в направлении высокой производительности, миниатюризации и интеграции, которая широко используется при производстве микроэлектромеханических систем (МЭМС), наноэлектромеханических систем (НЭМС), микроэлектроники и оптоэлектроники.
это процесс, используемый в 3D-интеграции, MEMS, TSV и других процессах упаковки устройств для формирования необратимой связи механической структуры. Перманентное соединение делится на следующие две категории в зависимости от наличия промежуточного слоя:
Временное соединениеиспользуется при производстве пластин SOI, MEMS, соединении Si-Si или SiO₂-SiO₂.
Постоянное соединениеэто процесс, используемый в 3D-интеграции, MEMS, TSV и других процессах упаковки устройств для формирования необратимой связи механической структуры. Перманентное соединение делится на следующие две категории в зависимости от наличия промежуточного слоя:
1. Прямое склеивание без промежуточного слоя.
1)Свариваниеиспользуется при производстве пластин SOI, MEMS, соединении Si-Si или SiO₂-SiO₂.
3)Гибридное соединениеиспользуется в передовых упаковочных процессах, таких как TSV, HBM.
3)Анодное соединениеиспользуется в панелях дисплеев и MEMS.
2. Прямое склеивание с промежуточным слоем.
1)Склеивание стеклянной пастыиспользуется в панелях дисплеев и MEMS.
2)Клеевое соединениеиспользуется в упаковке уровня пластины (MLP).

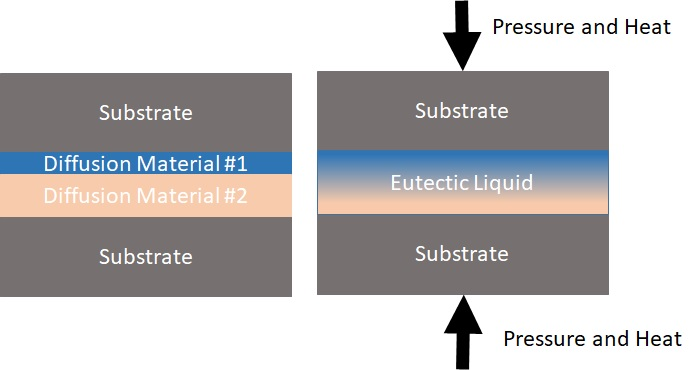

3)Эвтектическое соединениеиспользуется в упаковках MEMS и оптоэлектронных устройствах.
4)Пайка оплавлениемиспользуется в WLP и микровыступах.

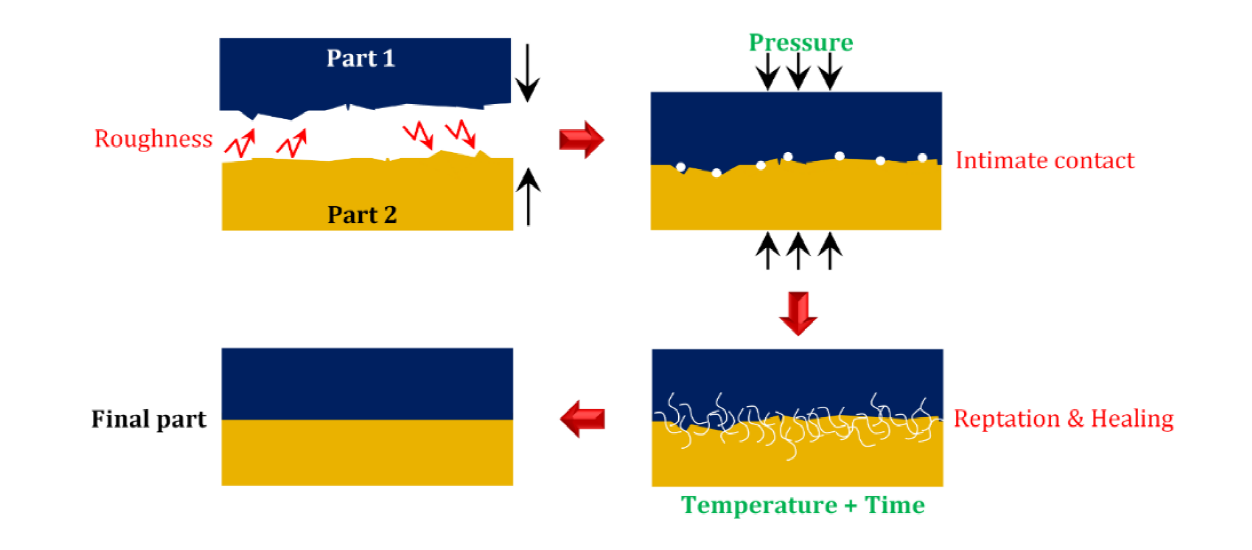

5)Термокомпрессионное соединение металловиспользуется в штабелировании HBM, COWOS, FO-WLP.
